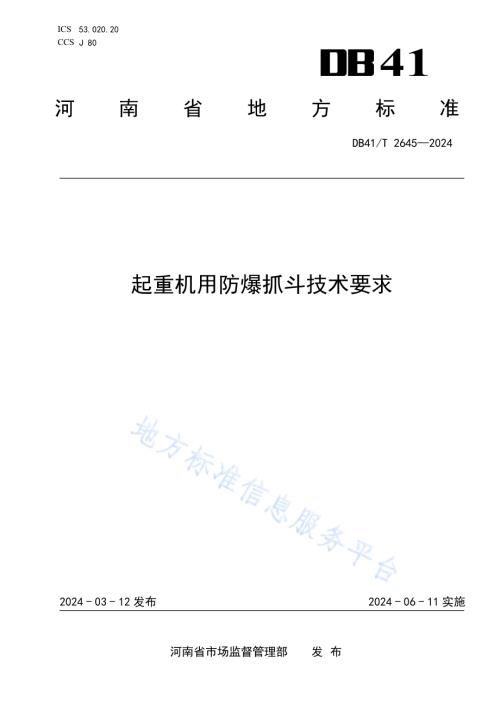

ICS 53.020.20 CCS J 80 41 河南省地方标准 DB41/T 2645 2024 起重机用 防爆抓斗 技术要求 2024-03-12 发布 2024-06-11 实施 河南省市 场监督 管 理部 发 布 DB41/T 2645 2024 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 技 术要 求.4 DB41/T 2645 2024 II 前 言 本文件 按照GB/T 1.1 2020 标 准化 工作 导则 第1 部分：标准 化文 件的 结构 和起草 规则 的 规 定起草。请注意 本文 件的 某些 内容 可能涉 及专 利。本文 件的 发布机 构不 承担 识别 专利 的责任。本文件 由河 南省 起重 机械 标准化 技术 委员 会提 出并 归口。本文件 起草 单位：河 南卫 华重型 机械 股份 有限 公司、纽科 伦（新乡）起 重机 有限公 司、河南 蒲瑞 精密机械 股份有 限公 司、卫 华集团 有限公 司、长垣市 市场监 督管理 局、河南省 特种设 备检验 技术 研究院、国家桥 架类 及轻 小型 起重 机械质 量检 验检 测中 心（河南）、长 垣市 产品 质量 检验测 试中 心（河南 省 起 重设备配 件产 品质 量检 验中 心）、长垣 市起 重装 备制 造行业 协会、商 丘市 质量 技术监 督检 验测 试中 心、河南长鸿 信息 技术 有限 公司。本文件 主要起 草人：刘永 刚、孙 帆、韩 慧娟、王慧 玲、张 晓红、王国 庆、王 玉金、张雷、田煦 杰、郝晓港、刘 鑫、赵 满、单 迎 歌、王 洪波、臧琳、刘建 忠、王旭、逯融、张楠、曹凤 武、吴 亮善、杨文 明、尚彦军。DB41/T 2645 2024 1 起重机用 防爆抓 斗技术要 求 1 范围 本文件 规定 了起 重机 用防 爆抓 斗 的术 语和 定义 及技 术要求。本文件 适用于 在爆 炸性气 体环境1 区、2 区和/或爆 炸 性粉尘 环境21 区、22 区中 工作的 起重机 用防 爆抓斗（以下 简称“防 爆抓 斗”）的设 计。2 规范性 引用 文件 下列文 件中 的内 容通 过文 中的规 范性 引用 而构 成本 文件必 不可 少的 条款。其 中，注日 期的 引用 文件，仅该日 期对 应的 版本 适用 于本文 件；不注 日期 的引 用文件，其 最新 版本（包 括所有 的修 改单）适 用 于 本文件。GB/T 3836.1 2021 爆 炸 性环境 第1部 分：设备 通用要 求 GB/T 3836.12 2019 爆 炸性环 境 第12 部分：可 燃性粉 尘物 质特 性 试验 方 法 GB 3836.14 2014 爆炸 性环境 第14部 分：场所 分类 爆炸 性气 体环 境 GB/T 3836.15 2017 爆 炸性环 境 第15 部分：电 气装置 的设 计、选型 和安 装 GB/T 3836.35 2021 爆 炸性环 境 第35 部分：爆 炸性粉 尘环 境场 所分 类 JB/T 5897 2014 防爆 桥 式起重 机 JB/T 13481 2018 起重 机用抓 斗 3 术语和 定义 GB/T 3836.1 2021、GB/T 3836.12 2019、GB 3836.14 2014、GB/T 3836.15 2017、GB/T 3836.35 2021、JB/T 5897 2014 和JB/T 13481 2018 所 界 定的 以及 下列 术语 和定义 适用 于本 文件。3.1 起重机 用防 爆抓 斗 用于爆 炸性 气体 或爆 炸性 粉尘环 境，具有 防爆 特性 要求的 起重 机用 抓斗。3.2 防爆型 式 为防止 点燃 周围 爆炸 性环 境而对 设备 采取 的各 种专 门措施。来源：GB/T 3836.1 2021,3.71 3.3 爆炸性 环境 在大气 条件 下，可燃 性物 质以气 体、蒸气、粉 尘的 形式与 空气 形成 的混 合物，被点 燃后，能 够保 持燃烧自 行传 播的 环境。来源：GB/T 3836.1 2021,3.33 3.4 爆炸性 气体 环境 在大气 条件 下，可 燃性 物 质以气 体或 蒸气 的形 式与 空气形 成 的 混合 物，被 点 燃后，能 够保 持燃 烧 自行传播 的环 境。来源：GB/T 3836.1 2021,3.35 DB41/T 2645 2024 2 3.5 爆炸性 粉尘 环境 在大气 条件 下，可 燃性 物 质以粉 尘的 形式 与空 气形 成的混 合物，被点 燃后，能 够保持 燃烧 自行 传播的环境。来源：GB/T 3836.1 2021,3.34 3.6 区域 根据爆 炸性 气体 环境 出现 的频 次 和持 续时 间对 危险 场所进 行的 分类。来源：GB 3836.14 2014,3.5，有修 改 3.7 1 区 在正常 运行 时，可能 偶尔 出现爆 炸性 气体 环境 的场 所。来源：GB 3836.14 2014,3.7 3.8 2 区 在正常 运行 时，不可 能出 现爆炸 性气 体环 境，如果 出现，仅是 短时 间存 在的 场所。来源：GB 3836.14 2014,3.8，有修 改 3.9 设备保 护级 别 equipment protection level；EPL 根 据 设 备成 为 点燃 源 的可能 性 和 爆炸 性 气体 环 境、爆 炸 性 粉尘 环 境及 煤 矿瓦斯 爆 炸 性环 境 所具 有的不同 特征 而对 设备 规定 的保护 等级。来源：GB/T 3836.1 2021,3.28 3.10 Ga 级 EPL Ga 爆炸性 气体 环境 用设 备，具有“很高”的 保护 等级，在正 常运 行、出现 的预 期故障 或罕 见故 障时 不是点燃 源。来源：GB/T 3836.1 2021,3.28.3 3.11 Gb 级 EPL Gb 爆炸性 气体 环境 用设 备，具有“高”的保 护 等 级，在正常 运行 或预 期故 障条 件下不 是点 燃源。来源：GB/T 3836.1 2021,3.28.4 3.12 Gc 级 EPL Gc 爆炸性 气体 环境 用设 备，具有“一般”的 保护 等级，在正 常运 行中 不是 点燃 源，也 可采 取一 些附 加保护措 施，保证 在点 燃源 预期经 常出 现的 情况 下（例如灯 具的 故障）不 会形 成有效 点燃。来源：GB/T 3836.1 2021,3.28.5 3.13 粉尘 包括可 燃性 粉尘 和可 燃性 飞絮的 通用 术语。来源：GB/T 3836.1 2021,3.20 3.14 可燃性 粉尘 DB41/T 2645 2024 3 标称尺 寸500 m及 以下，在标准 大气 压力 和温 度条 件下可 能与 空气 形成 爆炸 性混合 物的 微小 固 体颗粒。注1：包括HJ492 定义的粉尘和 尘粒。注2：术语固体颗粒是指固态颗粒，而不是指气态或 液态颗粒，但不排除空心颗粒。来源：GB/T 3836.1 2021,3.20.1 3.15 导电性 粉尘 电阻率 等于 或小 于10 m 的可 燃性 粉尘。注：GB/T 3836.12 包含有测定粉尘 电阻率的 试验方法。来源：GB/T 3836.1 2021,3.20.1.1 3.16 非导电 性粉 尘 电阻率 大于10 m 的可 燃性粉 尘。注：GB/T 3836.12 包含有测定粉尘 电阻率的 试验方法。来源：GB/T 3836.1 2021,3.20.1.2 3.17 可燃性 飞絮 标称尺 寸大 于500 m，在 标准大 气压 力和 温度 下可 能与空 气形 成爆 炸性 混合 物的固 体颗 粒，包 括纤维。注1：其中一个尺寸与其他两个尺寸的比值较高。注2：飞絮示例包括碳纤维、人造纤维、棉花（包括棉绒纤维和棉 纱头）、剑麻、黄麻、大麻、可可纤维、麻絮和废打包木丝绵。来源：GB/T 3836.1 2021,3.20.2 3.18 Da 级 EPL Da 爆炸性 粉尘 环境 用设 备，具备“很高”的 保护 等级，在正 常运 行、出现 预期 故障或 罕见 故障 条件 下不是点 燃源。来源：GB/T 3836.1 2021,3.28.6 3.19 Db 级 EPL Db 爆炸性 粉尘 环境 用设 备，具 备“高”的 保护 等级，在 正 常运行 或出 现的 预期 故障 条件下 不是 点燃 源。来源：GB/T 3836.1 2021,3.28.7 3.20 Dc 级 EPL Dc 爆炸性 粉尘 环境 用设 备，具有“一般”的 保护 等级，在正 常运 行过 程中 不是 点燃源，也 可采 取一 些附加保 护措 施，保证 在点 燃源预 期经 常出 现的 情况 下（例 如灯 具的 故障）不 会形成 有效 点燃。来源：GB/T 3836.1 2021,3.28.8 3.21 21 区 在正常 运行 过程 中，可能 出 现粉尘 数量 足以 形成 可燃 性粉尘 与空 气的 混合 物，但 未划入20区 的场 所。该区域 包括，与 充入 或排 放粉尘 点直 接相 邻的 场所、出现 粉尘 层和 正常 操作 情况下 可能 产生 可燃 浓度的可 燃性 粉尘 与空 气混 合物的 场所。来源：JB/T 5897 2014,3.3.10.1 DB41/T 2645 2024 4 3.22 22 区 在异常 条件 下，可燃 性粉 尘云偶 尔出 现并 且只 是短 时间存 在、或可 燃性 粉尘 偶尔出 现堆 积或 可能 存在粉尘 层并 且产 生可 燃性 粉尘空 气混 合物 的场 所。如果不 能保 证排 除可 燃性 粉尘堆 积或 粉尘 层时，则 应划分为21区。来源：JB/T 5897 2014,3.3.10.2 4 技术要 求 总则 防爆抓 斗的 技术 要求 除符 合JB/T 13481 2018 中第5 章的规 定外，还 应符 合本 文件的 要求。环境条 件 4.2.1 防 爆 抓 斗 一 般 在 室 内 使 用，环 境 温 度 为-20 40(电 动 液 压 防 爆 抓 斗 环 境 温 度 为-10 40)，工 作 环 境气 压为0.08 MPa 0.11 MPa。4.2.2 对于电 动防 爆抓 斗和 电动 液压防 爆抓 斗，最高 环境 温 度为 40 时，空 气的 相对 湿度不 超 过 50%。在较低 温度 下可 允许 较高 的相对 湿度，例 如 20 时为 90%。4.2.3 电动防 爆抓 斗和 电动 液压 防爆抓 斗，使用 地点 的海 拔不超 过 1000 m(超过 1000 m 时 应对 相应 的电动机 容量 进行 校核，超 过 2000 m 时应 对电 器件 进 行容量 校核)。4.2.4 防爆抓 斗适 用的 气体 环境 防爆危 险区 域 为GB 3836.14 2014 中所 划分 的1 区或 2 区。4.2.5 防爆抓 斗适 用的 粉尘 环境 防爆危 险区 域 为JB/T 5897 2014 中 所划 分的21 区或 22 区。注：环境条件超过上述规定时应与用户协调解决。分类 4.3.1 型式分 类 防爆抓 斗按 控制 抓斗 开闭 方式、斗体 结构 型式 及抓 取物料 容重 分类 应符 合JB/T 13481-2018 中4.1的规定。4.3.2 防爆分 类 4.3.2.1 爆炸性 环境 用抓 斗，其 电气 设备根 据 GB/T 3836.1 2021 中第 4 章的 规定，分 为 类和 类，则相应 的防 爆抓 斗分 类为：类：除煤 矿瓦 斯气 体之 外的其 他爆 炸性 气体 环境 用防爆 抓斗；类：除煤 矿以 外的 爆炸 性粉尘 环境 用防 爆抓 斗。4.3.2.2 用于煤 矿的防 爆抓 斗，当 其环境 中除甲 烷外 还可能 含有其 他爆炸 性气 体时，应按照 类相 应可燃性 气体 的要 求进 行设 计。4.3.2.3 类防 爆抓斗 按照 其拟使 用的爆 炸性气 体环 境的种 类可进 一步分 为A、B、C 类防爆 抓斗。A 类爆 炸性 环境 代 表性气 体是 丙烷；B 类 爆炸性 环境 代表 性气 体是 乙烯；C 类 爆炸 性环 境 代表性气 体是 氢气 和乙 炔。注：B 类 防爆 抓 斗可 适用 于A 类防 爆 抓斗 的使 用 条件；C 类 防爆 抓 斗则 可适 用 于A 和B 类防 爆 抓斗 的使 用 条件。DB41/T 2645 2024 5 4.3.2.4 类防 爆抓 斗按 照其 拟使 用的爆 炸性 粉尘 环境 的特 性可进 一步 分为 A、B 和C 类防 爆 抓斗。A 类爆 炸性 粉尘 是 可燃性 飞絮；B 类爆 炸 性粉尘 是非 导电 性粉 尘；C 类爆 炸性 粉尘 是导 电 性粉尘。注：B 类 防爆 抓 斗可 适用 于A 类防 爆 抓斗 的使 用 条件；C 类 防爆 抓 斗则 可适 用 于 A 和B 类防 爆 抓斗 的使 用 条件。温度组 别 4.4.1 类防 爆抓 斗的 电气 设备 或机械 部件 的最 高表 面温 度按 表 1 的规 定分 为 T1 T6 六 组，且不 应超过 表1 的 规定 值。表1 最高表 面温 度 T 单位为摄氏度 温度组别 最高表面温度 T1 450 T2 300 T3 200 T4 135 T5 100 T6 85 4.4.2 类防 爆抓 斗的 电气 设备 或机械 部件 的最 高表 面温 度不应 超过 如下 规定：a)当设备 表面 无粉 尘层 时，测得无 粉尘 层的 最高 表面 温度不 应超 过规 定的 最高 表面温 度，且 不 超过拟使 用环 境中 的具 体的 可燃粉 尘云 的点 燃温 度；b)有特殊 要求 时，按 GB/T 3836.1 2021 中29.5 d）的要求 用符 号“X”指明 具 体的使 用条 件。防爆型 式、防爆 标志 4.5.1 防爆型 式 4.5.1.1 防爆抓 斗的 防爆 型式 等同 其所用 电气 设备 的防 爆型 式。4.5.1.2 防爆抓 斗的 防爆 型式 宜与 配套起 重机 保持 一致。4.5.1.3 爆炸性 气体 环境 时，防爆 抓斗电 气设 备的 防爆 型式 应符合 GB/T 3836.1 2021 中 29.4 的规定，可 以是 下列 防爆 型式 之一。隔爆外 壳型“d”（对 应EPL Gb）；增安型“e”（对应EPL Gb 或Gc）；本质安 全型“ia”（对 应EPL Ga）；本质安 全型“ib”（对 应EPL Gb）；本质安 全型“ic”（对 应EPL Gc）。4.5.1.4 爆炸性 粉尘 环境 时，防爆 抓斗电 气设 备的 防爆 型式 应符合 GB/T 3836.1 2021 中 29.5 的规定，可 以是 下列 防爆 型式 之一。外壳保 护型“ta”（对 应EPL Da）；外壳保 护型“tb”（对 应EPL Db）；外壳保 护型“tc”（对 应EPL Dc）；本质安 全型“ia”（对 应EPL Da）；DB41/T 2645 2024 6 本质安 全型“ib”（对 应EPL Db）；本质安 全型“ic”（对 应EPL Dc）。4.5.1.5 对于混（复）合 型防 爆型 式的标 志，应符 合GB/T 3836.1 2021 中29.6 的 规 定。4.5.2 防爆标 志 根据GB/T 3836.1 2021 对 爆炸性 环境 电气 设备 要求 的规定，防 爆抓 斗的 防爆 标志采 用下 述方 式：Ex 设备保 护级 别，Ga,Gb,Gc,Da,Db,Dc 温度组 别，见 4.4.1 爆炸性 环境（A、B、C），见 4.3.2.3 和 4.3.2.4 防爆分 类，见 4.3.2 防爆型 式，按4.5.1 的规 定 防爆标 志 基本参 数 防爆抓 斗的 基本 参数 包括 防爆等 级、抓 斗额 定吨 位、物料容 重、物 料堆 积角、物 料粒度、理论 斗容、钢丝绳 直径、滑 轮直 径、电动机 功率、抓 斗自 重。防爆抓 斗基 本参 数的 选择 和抓斗 所抓 取的 物料 特性，应符 合防 爆抓 斗设 计和 合同约 定的 规定。使用性 能 4.7.1 防爆分 类为 C、B、C 时，有钢 丝绳 参与 开闭 动 作时，钢 丝绳 的线 速度 不 应超 过 28 m/min。4.7.2 防爆抓 斗配 置电 动机 时，应采用 防护 等级 不低 于 IP54，绝缘 等级不 低 于F 级 的防爆 电机，且 不低于 抓 斗的 防爆 等级。材料 4.8.1 防爆抓 斗的 标牌 应采 用黄 铜或不 锈钢 板制 造，厚度 应不小 于 1 mm。4.8.2 防爆分 类为 C、B、C 时，防爆抓 斗的 斗体接 触面及 转动配 合部 分应采 用铜合 金或不 锈 钢等不会 因撞 击、摩擦 而引 燃爆炸 性气 体或 粉尘 混合 物的材 料制 造。电气设 备 4.9.1 防爆抓斗 电 气设 备的 选择 应符 合 GB/T 3836.1 2021 的规 定，其性 能应 满足 防 爆类 别和 最高 表面温度 的要 求。4.9.2 防爆抓 斗馈 电应 采用 软电 缆。电 气设 备之 间的 连线 应使用 橡套 铜芯 多股 电缆。4.9.3 配线采 用铜 芯多 股的 橡套 电缆，中间 不允 许有 接头，必要 时可 设防 爆分 线盒。4.9.4 防爆电 气设 备的 安装 应符 合 GB/T 3836.15 2017 的 规定。4.9.5 Ex 元 件安 装：a)增安型 接线 端子、电 流表、加热 器、或指 示器、隔 爆型外 壳开 关元 件等 宜装 在设备 外壳 内。b)增安型 接地 端子、本 质安 全型传 感器 等宜 装在 设备 外壳外 部。安全与 防护 4.10.1 防爆抓 斗，在开 闭和 升降 过程中 应平 稳，应能 避免 产生火 花。DB41/T 2645 2024 7 4.10.2 当防爆 分类 为C、B、C 时，抓 斗刃 口以 及抓 斗 与起重 机的 配合 部位 应采 取能防 止因 撞击或摩擦 而产 生危 险火 花的 措施。4.10.3 防爆抓 斗的 外表 面应 标出 警示语，如“禁 止碰 撞”等。4.10.4 防爆抓 斗的 主回 路、控制 电路、所有 电 气 设备 的相 间绝缘 电阻 应不 小 于1.5 M。4.10.5 电气保 护应 包括：a)电动机 的保 护：电动 机应 具有过 电流、内 设热 传感 元件、热过 载这 三种 保护 中的一 种或 一种 以上的保 护功 能，具体 选用 应按电 动机 及其 控制 方式 确定。b)线路保 护：所有 外部 线路 都应具 有短 路或 接地 保护。
