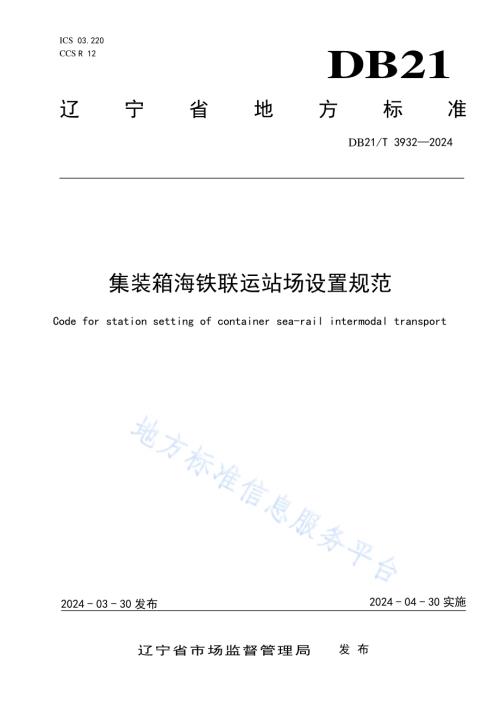

I C S 0 3.2 2 0C C S R 1 2DB21辽 宁 省 地 方 标 准D B 2 1/T 3 9 3 2 2 0 2 4集 装 箱 海 铁 联 运 站 场 设 置 规 范C o d e f o r s t a t i o n s e t t i n g o f c o n t a i n e r s e a-r a i l i n t e r m o d a l t r a n s p o r t2 0 2 4-0 3-3 0 发 布2 0 2 4-0 4-3 0 实 施辽 宁 省 市 场 监 督 管 理 局发 布D B 2 1/T 3 9 3 2 2 0 2 4I目 次前 言.1 范 围.12 规 范 性 引 用 文 件.13 术 语 和 定 义.14 总 体 要 求.24.1 一 般 要 求.24.2 选 址 要 求.24.3 功 能 设 置.35 集 装 箱 功 能 区 布 置.35.1 一 般 规 定.35.2 集 装 箱 堆 场.45.3 辅 助 箱 作 业 区.45.4 拆 装 箱 作 业 区.55.5 冷 藏 集 装 箱 堆 场.55.6 仓 储 作 业 区.66 海 关 监 管 区 域 布 置.67 铁 路 作 业 区 布 置.77.1 铁 路 装 卸 线 布 置.77.2 集 装 箱 堆 场 装 卸 线 长 度.77.3 集 装 箱 作 业 车 数.78 配 套 服 务 设 施.88.1 场 内 道 路.88.2 停 车 场.88.3 办 公 用 房 与 辅 助 建 筑.8附 录 A（资 料 性）集 装 箱 海 铁 联 运 站 场 布 置 形 式.1 0A.1 集 装 箱 海 铁 联 运 站 场 总 图 布 设 形 式.1 0A.2 集 装 箱 作 业 区 布 设 形 式.1 1A.3 拆 装 箱 作 业 区 布 设 形 式.1 3A.4 冷 藏 集 装 箱 堆 场 布 设 形 式.1 4D B 2 1/T 3 9 3 2 2 0 2 4I I前 言本 文 件 按 照 G B/T 1.1-2 0 2 0 标 准 化 工 作 导 则 第 1 部 分：标 准 化 文 件 的 结 构 和 起 草 规 则 的 规 定 起草。请 注 意 本 文 件 的 某 些 内 容 可 能 涉 及 专 利。本 文 件 的 发 布 机 构 不 承 担 识 别 专 利 的 责 任。本 文 件 由 辽 宁 省 交 通 运 输 厅 提 出 并 归 口。本 文 件 起 草 单 位：大 连 交 通 大 学、辽 宁 省 交 通 运 输 事 务 服 务 中 心、大 连 港 铁 路 公 司、大 连 中 铁 联 合国 际 集 装 箱 有 限 公 司。本 文 件 主 要 起 草 人：王 晚 香、郭 瑞 军、王 孝 坤、杨 雪 峰、周 英 南、杨 雷、张 艺 骞、王 凯、于 忠 友、徐 婉 婷、左 忠 义、赵 锦 鹏、贾 佃 精、牛 鑫 淼、王 高 青、张 培 栋、王 军、严 旭、赵 宇 库、吴 佳 雯、刘 瑾、李 泽 森、毛 怀 萱。本 文 件 发 布 实 施 后，任 何 单 位 和 个 人 如 有 问 题 和 意 见 建 议，均 可 以 通 过 来 电 和 来 函 等 方 式 进 行 反 馈，我 们 将 及 时 答 复 并 认 真 处 理，根 据 实 际 情 况 依 法 进 行 评 估 和 复 审。归 口 管 理 部 门 通 讯 地 址 和 联 系 电 话：沈 阳 市 和 平 区 十 三 纬 路 1 9 号，0 2 4-2 3 8 6 7 9 6 0。文 件 起 草 单 位 通 讯 地 址 和 联 系 电 话：大 连 市 沙 河 口 区 黄 河 路 7 9 4 号，0 4 1 1-8 4 1 0 6 7 4 0。D B 2 1/T 3 9 3 2 2 0 2 41集 装 箱 海 铁 联 运 站 场 设 置 规 范1 范 围本 文 件 规 定 了 集 装 箱 海 铁 联 运 站 场 的 总 体 要 求、集 装 箱 功 能 区 布 置、海 关 监 管 区 域 布 置、铁 路 作 业区 布 置 及 配 套 设 施 设 备。本 文 件 适 用 于 集 装 箱 海 铁 联 运 站 场 的 规 划、设 计、运 营 与 管 理。2 规 范 性 引 用 文 件下 列 文 件 中 的 内 容 通 过 文 中 的 规 范 性 引 用 而 构 成 本 文 件 必 不 可 少 的 条 款。其 中，注 日 期 的 引 用 文 件，仅 该 日 期 对 应 的 版 本 适 用 于 本 文 件；不 注 日 期 的 引 用 文 件，其 最 新 版 本（包 括 所 有 的 修 改 单）适 用 于 本文 件。J T/T 1 0 9 2 货 物 多 式 联 运 术 语J T/T 1 1 1 1 综 合 货 运 枢 纽 分 类 与 基 本 要 求J T S 1 1 0-4 港 口 工 程 初 步 设 计 文 件 编 制 规 定J T S 1 6 5 海 港 总 体 设 计 规 范J T S 1 6 5 海 港 集 装 箱 码 头 设 计 规 范J T S 1 6 8 港 口 道 路 与 堆 场 设 计 规 范T B 1 0 0 9 9 铁 路 车 站 及 枢 纽 设 计 规 范T B 1 0 6 3 8 铁 路 专 用 线 设 计 规 范（试 行）3 术 语 和 定 义下 列 术 语 和 定 义 适 用 于 本 文 件。3.1多 式 联 运 i n t e r m o d a l t r a n s p o r t货 物 由 一 种 且 不 变 的 运 载 单 元 装 载，相 继 以 两 种 及 以 上 运 输 方 式 运 输，并 且 在 转 换 运 输 方 式 的 过 程中 不 对 货 物 本 身 进 行 操 作 的 运 输 形 式。来 源：J T/T 1 0 9 2，2.2 3.2多 式 联 运 站 场 i n t e r m o d a l t r a n s p o r t t e r m i n a l多 式 联 运 运 载 单 元 快 速 转 换 运 输 方 式 的 场 所。来 源：J T/T 1 0 9 2，4.2 3.3海 铁 联 运 s e a-r a i l i n t e r m o d a l t r a n s p o r t采 用 海 运 和 铁 路 两 种 运 输 方 式 完 成 的 多 式 联 运。D B 2 1/T 3 9 3 2 2 0 2 42 来 源：J T/T 1 3 5 0，3.1.1 3.4集 装 箱 海 铁 联 运 c o n t a i n e r s e a-r a i l c o m b i n e d t r a n s p o r t以 集 装 箱 作 为 运 载 单 元 的 海 铁 联 运。3.5铁 路 专 用 线 i n d u s t r i a l s i d i n g由 企 业 或 其 他 单 位 管 理 的 与 国 家 铁 路 或 其 它 铁 路 线 路 接 轨 的 岔 线。来 源：G B 5 0 0 1 2，2.1.3 3.6集 装 箱 海 铁 联 运 站 场 c o n t a i n e r s e a-r a i l i n t e r m o d a l s t a t i o n服 务 于 海 运 和 铁 路 两 种 运 输 方 式，具 有 集 装 箱 装 卸、存 储、中 转 等 功 能，由 若 干 作 业 区 集 中 布 设 并实 现 海 运 和 铁 路 之 间 的 货 物 有 效 换 装 与 衔 接，具 备 完 善 信 息 系 统 的 集 装 箱 作 业 与 服 务 场 所。4 总 体 要 求4.1 一 般 要 求4.1.1 集 装 箱 海 铁 联 运 站 场 属 于 综 合 货 运 枢 纽，其 分 类 及 基 本 要 求 符 合 J T/T 1 1 1 1 的 规 定。4.1.2 集 装 箱 海 铁 联 运 站 场 选 址、平 面 布 设、功 能 区 设 计、设 施 设 备 配 置、系 统 运 行 等 在 需 求 调 查 与运 量 预 测 的 基 础 上 进 行。4.1.3 集 装 箱 海 铁 联 运 站 场 的 布 设 应 充 分 考 虑 铁 路 装 卸 线 和 堆 场 的 形 式。根 据 铁 路 装 卸 线 和 堆 场 布 局的 不 同，集 装 箱 海 铁 联 运 站 场 有 三 种 布 设 形 式：装 卸 线 在 铁 路 作 业 区 且 不 与 港 口 共 用 堆 场、装 卸 线 在 铁路 作 业 区 且 与 港 口 共 用 堆 场、装 卸 线 延 伸 至 码 头 前 沿。集 装 箱 海 铁 联 运 站 场 布 设 形 式 如 附 录 A 的 图 A.1所 示。4.1.4 集 装 箱 海 铁 联 运 站 场 的 货 运 量 预 测 应 在 实 际 作 业 调 查 的 基 础 上，结 合 经 济 与 集 装 箱 海 铁 联 运 发展 趋 势 及 相 关 因 素 进 行。4.1.5 集 装 箱 海 铁 联 运 站 场 的 规 划 应 依 据 城 市 综 合 交 通 体 系 规 划、港 口 总 体 规 划、区 域 铁 路 网 规 划 及港 口 铁 路 规 划 等 上 层 规 划 的 要 求，系 统 分 析 货 物 运 输 需 求，统 筹 协 调 枢 纽 内 各 站 场 间 的 关 系，合 理 布 局设 施 设 备，选 择 适 宜 的 设 计 标 准，从 而 确 定 站 场 设 计 方 案。4.1.6 集 装 箱 海 铁 联 运 站 场 的 总 体 布 局 方 案 确 定 后，应 对 站 场 建 设 序 列 进 行 规 划，以 保 证 站 场 设 施 运输 能 力 满 足 于 规 划 年 交 通 需 求 的 发 展，满 足 站 场 建 设 用 地 和 未 来 集 装 箱 海 铁 联 运 发 展 规 划 的 需 要。4.1.7 集 装 箱 海 铁 联 运 站 场 建 设 应 根 据 港 口 总 图 布 设 分 期 实 施，并 预 留 出 未 来 发 展 空 间。近 期 工 期 应做 到 布 局 合 理、规 模 适 当、运 营 方 便、工 程 节 省 和 经 济 效 益 显 著，并 减 少 改 扩 建 过 程 中 的 废 弃 工 程 和 施工 对 运 营 的 干 扰。4.2 选 址 要 求D B 2 1/T 3 9 3 2 2 0 2 434.2.1 集 装 箱 海 铁 联 运 站 场 选 址 应 符 合 下 列 要 求：充 分 考 虑 集 装 箱 货 物 运 输 需 求，集 装 箱 海 铁 联 运 站 场 应 位 于 或 紧 临 港 区，实 现 集 装 箱 海 铁 联 运快 速、便 捷 衔 接。符 合 铁 路 枢 纽 总 图 规 划 和 区 域 交 通 规 划，与 货 运 生 产 力 布 局 相 匹 配，与 接 轨 的 线 路 或 车 站 能 力相 适 应，并 靠 近 技 术 作 业 站，确 保 进 出 车 流 顺 畅。便 于 与 道 路、水、电、气 等 外 部 市 政 配 套 设 施 衔 接。具 有 良 好 的 地 形、地 质、水 文 和 气 象 条 件。4.3 功 能 设 置4.3.1 集 装 箱 海 铁 联 运 站 场 主 要 作 业 集 中 在 集 装 箱 功 能 区 和 铁 路 作 业 区，集 装 箱 海 铁 联 运 站 场 应 具 有联 运 服 务 功 能 和 配 套 服 务 功 能。4.3.2 集 装 箱 海 铁 联 运 站 场 应 设 置 各 类 集 装 箱 功 能 区，包 括 集 装 箱 堆 场、辅 助 箱 作 业 区、拆 装 箱 作 业区、冷 藏 集 装 箱 堆 场、仓 储 作 业 区 等。4.3.3 集 装 箱 海 铁 联 运 站 场 应 设 置 铁 路 作 业 区，办 理 集 装 箱 货 物 列 车 的 装 卸、到 发、中 转 等 作 业，必要 时 办 理 集 装 箱 货 物 列 车 的 调 车 作 业。4.3.4 集 装 箱 海 铁 联 运 站 场 有 外 贸 集 装 箱 列 车 的 装 卸、到 发、中 转 及 调 车 作 业 需 求 时，应 设 置 海 关 监管 作 业 区。4.3.5 集 装 箱 海 铁 联 运 站 场 应 设 置 道 路、停 车 场、办 公 用 房、辅 助 生 产 和 辅 助 生 活 建 筑 等 配 套 服 务 设施。4.3.6 集 装 箱 海 铁 联 运 站 场 内 部 各 种 流 线，包 括 列 车 流 线、集 装 箱 车 流 线、装 卸 设 备 作 业 流 线、行 人流 线 等 应 协 调 顺 畅，避 免 交 叉 干 扰。5 集 装 箱 功 能 区 布 置5.1 一 般 规 定5.1.1 集 装 箱 功 能 区 规 模 及 设 施 主 要 依 据 海 铁 联 运 需 求 及 集 装 箱 联 运 的 预 测 量。5.1.2 集 装 箱 功 能 区 可 根 据 需 要 设 置 集 装 箱 堆 场、辅 助 箱 作 业 区、拆 装 箱 作 业 区、冷 藏 集 装 箱 堆 场、仓 储 作 业 区 等 设 施。各 设 施 设 备 应 按 照 科 学 选 型、优 化 配 置、合 理 布 局、有 序 衔 接、综 合 配 套 的 原 则 进行 布 设。5.1.3 各 作 业 区 的 布 设 形 式 可 根 据 联 运 需 求、管 理 模 式、规 划、用 地 及 功 能 等 因 素 综 合 比 选 确 定。5.1.4 集 装 箱 功 能 区 应 具 有 集 装 箱 的 运 输 及 装 卸、多 式 联 运、拆 装 箱 作 业、临 修 及 清 洗。根 据 需 要 可设 置 集 装 箱 的 国 际 联 运、集 装 箱 的 消 毒 和 储 存、空 箱 调 配 及 货 物 仓 储 等 功 能 设 施。5.1.5 集 装 箱 功 能 区 的 布 设 应 充 分 考 虑 装 卸 机 械 和 车 辆、集 装 箱、铁 路 装 卸 线 的 作 业 需 求。按 照 装 卸线 相 互 位 置 关 系 的 不 同，集 装 箱 作 业 区 可 分 为 两 种 布 设 形 式，包 括 装 卸 线 横 列 箱 区 布 设 和 装 卸 线 纵 列 箱区 布 设；按 照 铁 路 线 衔 接 方 式 的 不 同，集 装 箱 作 业 区 也 可 分 为 装 卸 线 贯 通 式、尽 头 式 和 混 合 式。集 装 箱作 业 区 布 设 形 式 如 附 录 A 的 图 A.2 所 示。D B 2 1/T 3 9 3 2 2 0 2 445.1.6 流 线 设 计 中，运 输 与 搬 运 总 距 离 宜 短，运 输 设 备 的 流 线 宜 短 直。5.1.7 人 员 作 业 流 线 应 顺 畅、安 全，人 流 密 集 的 建 筑 之 间 应 设 置 人 员 专 用 通 道。5.2 集 装 箱 堆 场5.2.1 集 装 箱 堆 场 应 根 据 箱 类、箱 型 和 装 卸 工 艺 等 要 求 布 设，外 贸 箱 堆 场 应 分 隔 专 用。5.2.2 堆 场 的 箱 位 应 根 据 不 同 工 艺 布 设 合 理 编 排，并 标 明 位 置 和 编 码。5.2.3 堆 场 所 需 容 量 和 地 面 箱 位 数 可 按 式（1）、（2）计 算：=（1）=1（2）式 中：集 装 箱 堆 场 容 量（T E U）；集 装 箱 码 头 年 运 量（T E U），为 各 泊 位 年 中 转 箱 量 之 和；到 港 集 装 箱 平 均 堆 存 天 数（d）；堆 场 集 装 箱 不 平 衡 系 数；集 装 箱 堆 场 年 工 作 天 数（d），取 3 5 0 d 3 6 5 d；集 装 箱 码 头 堆 场 所 需 地 面 箱 位 数（T E U）；1 堆 场 设 备 堆 箱 层 数；堆 场 容 量 利 用 率（%）；、1、的 参 数 取 值 应 符 合 海 港 集 装 箱 码 头 设 计 规 范（J T S 1 6 5-4）中 5.4.2节 的 相 关 规 定。5.2.4 集 装 箱 堆 场 作 业 机 械 应 根 据 货 运 量、集 疏 运 方 式、堆 场 布 设、码 头 形 式、环 保 节 能 要 求 和 工 艺布 设 形 式，经 技 术 经 济 论 证 确 定。5.3 辅 助 箱 作 业 区5.3.1 辅 助 箱 作 业 区 按 集 装 箱 作 业 性 质 可 分 为 待 修 箱 区、清 洗 箱 区、空 箱 区、备 用 箱 区 以 及 有 特 殊 作业 要 求 的 集 装 箱 箱 区 等。5.3.2 辅 助 箱 作 业 区 日 均 作 业 箱 数 应 根 据 待 修 箱、有 特 殊 作 业 要 求 的 集 装 箱、清 洗 箱、空 箱 及 国 际 监管 箱 等 日 均 作 业 箱 数 确 定。5.3.3 空 箱、有 特 殊 作 业 要 求 的 集 装 箱、清 洗 箱、待 修 箱 日 均 作 业 量 应 根 据 调 查 资 料 确 定。5.3.4 作 业 量 较 大 且 在 路 网 上 有 重 要 作 用 的 集 装 箱 海 铁 联 运 站 场 应 设 备 用 箱 区。备 用 箱 箱 数 应 由 待 修箱 数 及 箱 运 量 的 波 动 系 数 确 定，可 按 日 均 国 内 发 送 箱 数 的 1 5%2 0%计。D B 2 1/T 3 9 3 2 2 0 2 455.3.5 辅 助 箱 作 业 区 需 要 的 总 箱 位 数 应 根 据 辅 助 箱 作 业 区 各 类 作 业 箱 需 要 的 箱 位 数 与 备 用 箱 需 要 的 箱位 数 计 算 确 定。5.3.6 辅 助 箱 作 业 区 需 要 的 容 箱 数 应 根 据 各 类 作 业 箱 在 辅 助 箱 作 业 区 日 均 作 业 箱 数、占 用 箱 位 时 间 及备 用 箱 数 量 确 定。5.3.7 待 修 箱 区 宜 靠 近 综 合 维 修 车 间 布 设；其 他 箱 区 可 根 据 实 际 情 况 布 设。作 业 量 较 少 时，部 分 辅 助箱 区 也 可 合 并 设 置，但 各 类 箱 箱 位 宜 集 中。5.4 拆 装 箱 作 业 区5.4.1 集 装 箱 拆 装 箱 作 业 区 应 布 设 在 集 装 箱 堆 场 外、主 装 卸 作 业 区 后 方。集 装 箱 拆 装 箱 作 业 区 布 设 应根 据 拆 装 箱 作 业 方 式、车 辆 类 型 及 货 物 取 送 方 式 等 因 素 确 定。拆 装 箱 作 业 区 布 设 形 式 如 附 录 A 的 图 A.3所 示。5.4.2 集 装 箱 拆 装 箱 作 业 区 所 需 容 量 可 按 式（3）计 算：=（3）式 中：拆 装 箱 库 所 需 容 量（t）；集 装 箱 码 头 年 运 量（T E U）；拆 装 箱 比 例（%），不 宜 大 于 1 5%；标 准 箱 平 均 货 物 重 量（t/T E U），按 本 港 统 计 资 料 确 定，无 资 料 时 可 取 5 t/T E U 1 0 t/T E U；拆 装 箱 库 货 物 不 平 衡 系 数，按 本 港 统 计 资 料 确 定，无 资 料 时 可 取 1.1 1.3；货 物 在 库 平 均 堆 存 期（d），按 本 港 统 计 资 料 确 定，无 资 料 时 可 取 3 d 5 d；拆 装 箱 库 年 工 作 天 数（d），取 3 5 0 d 3 6 5 d。5.4.3 集 装 箱 拆 装 箱 作 业 区 设 置 拆 装 箱 作 业 站 台 时，站 台 一 侧 宜 设 置 普 通 载 货 汽 车 停 放 作 业 区，另 一侧 宜 设 置 集 装 箱 车 停 放 作 业 区；不 设 置 拆 装 箱 作 业 站 台 时，仓 库 外 应 设 置 拆 装 箱 作 业 场 地。5.4.4 集 装 箱 拆 装 箱 作 业 站 台 高 度 应 根 据 工 艺 布 设 和 设 备 情 况 确 定。宜 设 置 固 定 式 液 压 升 降 台；宜 采用 矩 形 布 设，并 根 据 需 要 在 端 部 设 置 斜 坡。5.4.5 集 装 箱 拆 装 箱 作 业 区 独 立 设 置 时，应 有 与 铁 路 装 卸 线 衔 接 的 通 道、大 门 及 信 息 管 理 系 统。5.5 冷 藏 集 装 箱 堆 场5.5.1 冷 藏 集 装 箱 堆 场 布 设 应 满 足 冷 藏 集 装 箱 堆 场 技 术 管 理 要 求（G B T 1 3 1 4 5）及 有 关 国 家 标 准的 规 定。冷 藏 集 装 箱 堆 场 布 设 形 式 如 附 录 A 的 图 A.4 所 示。5.5.2 冷 藏 集 装 箱 堆 场 的 位 置 应 便 于 供 电、灌 注 燃 料 和 管 理 需 要，选 择 夏 季 最 大 频 率 风 向 的 下 风 侧，宜 靠 近 主 箱 场 布 设。在 3 0 m 内 不 应 有 卫 生 间、垃 圾 场、污 水 处 理 站 及 易 产 生 污 染、异 味、灰 尘 等 的 污 染源。D B 2 1/T 3 9 3 2 2 0 2 465.5.3 冷 藏 集 装 箱 堆 场 面 层 应 平 整 无 障 碍，保 证 集 装 箱 堆 放 时 4 个 底 角 件 充 分 着 地，堆 场 面 层 及 基 础按 装 卸 工 艺 要 求，应 能 承 受 装 卸 及 运 输 机 械 工 作 载 荷。堆 场 层 面 一 般 应 预 留 有 3 5 的 排 水 坡 度，必 要 时 可 适 当 加 大，但 最 大 不 得 超 过 1 0。5.5.4 冷 藏 集 装 箱 堆 场 必 须 划 出 箱 位 线 及 标 明 箱 位 编 码，箱 位 线 应 明 显 划 在 每 个 平 面 标 准 箱 位 外，其自 身 的 宽 度 为 1 0 0 m m。5.5.5 冷 藏 集 装 箱 堆 场 温 度 集 中 检 测 系 统、消 防 系 统 等 设 施 应 按 港 口 工 程 的 有 关 标 准 及 规 范 执 行。5.6 仓 储 作 业 区5.6.1 仓 储 作 业 区 应 具 有 装 卸 搬 运、储 存 和 货 物 信 息 处 理 等 功 能。5.6.2 仓 储 作 业 区 宜 设 置 在 集 装 箱 海 铁 联 运 站 场 靠 近 道 侧 的 区 域。5.6.3 仓 储 作 业 区 应 根 据 储 存 货 物 类 型、堆 场 高 度、联 运 需 求 的 不 均 衡 性 等 因 素 进 行 设 计。5.6.4 仓 储 作 业 区 中 仓 库 按 结 构 可 分 为 单 层、双 层 和 多 层；仓 库 或 货 棚 按 与 装 卸 线 的 配 置 形 式 可 分 为跨 线 式 和 非 跨 线 式，在 多 雨、雪 和 多 台 风 等 极 端 天 气 下 或 作 业 量 较 大 的 仓 库 或 货 棚 宜 采 用 跨 线 布 设。5.6.5 仓 储 作 业 区 可 根 据 需 要 设 置 堆 存 货 架，也 可 采 用 堆 码 方 式 储 存。6 海 关 监 管 区 域 布 置6.1 设 立 海 关 的 港 口 以 及 有 海 关 监 管 业 务 的 海 铁 联 运 站 场 应 设 置 海 关 监 管 区 域。海 关 监 管 区 域 应 包 括进 出 特 殊 区 域 通 道（包 括 临 时 通 道）、卡 口、查 验 场 地、监 管 仓 库、巡 逻 通 道、监 控 系 统、检 验 处 理 场所 等 特 殊 区 域 及 相 关 设 施。6.2 海 关 监 管 作 业 区 通 道 出 入 卡 口 配 置 应 符 合 海 关 监 管 要 求，卡 口 设 备（电 子 栏 杆、电 子 读 写 设 备、电 子 识 别 设 备、电 子 监 控 设 备、电 子 地 磅 等）与 海 关 联 网。6.3 海 关 查 验 作 业 区 以 查 验 为 主。查 验 场 地 应 便 于 集 装 箱 货 车 停 靠，每 个 停 靠 点 对 应 一 个 实 施 查 验 作业 的 区 域，宽 度 应 保 证 集 装 箱 货 车 靠 泊 后 开 箱 及 掏 箱，划 线 区 分 并 按 顺 序 编 号，相 邻 作 业 区 域 间 隔 不 少于 1 m。查 验 场 地 面 积 应 当 满 足 整 箱 货 物 掏 箱 摆 放 的 要 求，并 预 留 货 检 X 光 机、磅 秤、查 验 工 具 柜 等 设备 的 放 置 区 域。6.4 海 关 监 管 作 业 区 应 具 有 独 立 的 封 闭 区 域 可 以 设 立 隔 离 围 网（墙），高 度 不 低 于 2.5 m。可 以 提 供 存放 海 关 扣 留 货 物 的 仓 库。6.5 海 关 监 管 作 业 区 应 安 装 具 有 存 储 功 能 的 视 频 监 控 系 统，供 海 关 对 监 管 场 所 进 行 监 控，监 管 场 所 灯光 及 监 控 系 统 应 当 满 足 海 关 实 施 全 方 位 2 4 h 监 控 需 要。6.6 海 关 监 管 作 业 区 应 根 据 海 关 监 管 需 要，配 备 与 海 关 联 网 的 信 息 化 管 理 系 统，能 够 按 照 海 关 要 求 实现 电 子 数 据 的 传 送、交 换，海 关 可 进 入 监 管 场 所 电 子 计 算 机 管 理 系 统 查 询、统 计 运 输 工 具、货 物 的 停 靠、存 储 位 置 及 相 关 处 理 情 况。企 业 自 用 的 信 息 化 管 理 系 统 应 当 向 海 关 开 放 有 关 功 能 的 授 权。6.7 海 关 监 管 作 业 区 应 利 用 E D I 技 术 建 立 信 息 共 享 服 务 平 台，将 海 关、海 事、船 公 司、码 头、铁 路、政 府 监 管 部 门 等 信 息 系 统 互 联 互 通，实 现 集 装 箱 海 铁 联 运 物 流 信 息 交 换、开 放、共 享。D B 2 1/T 3 9 3 2 2 0 2 477 铁 路 作 业 区 布 置7.1 铁 路 装 卸 线 布 置7.1.1 完 整 的 港 口 铁 路 系 统 由 港 口 车 站、分 区 车 场 及 货 物 装 卸 线 等 组 成，装 卸 线 可 设 置 于 集 装 箱 海 铁联 运 站 场，为 集 装 箱 功 能 区 内 的 集 装 箱 装 卸 作 业 服 务。7.1.2 铁 路 装 卸 线 的 长 度 应 按 设 计 运 量、站 场 总 体 布 设、列 车 长 度、作 业 性 质、取 送 车 方 式 以 及 一 次装 卸 车 数 量 等 因 素 综 合 研 究 确 定。7.1.3 铁 路 装 卸 线 的 长 度 应 满 足 车 列 取 送 时 最 大 长 度 的 需 要，每 条 装 卸 线 的 有 效 长 度 宜 与 港 湾 站 到 发线 有 效 长 度 一 致。如 直 达 列 车 整 列 进 出 站 场 并 办 理 交 接 作 业 时，则 到 发 兼 交 接 线 路 有 效 长 度 宜 与 港 湾 站到 发 线 的 有 效 长 度 一 致。7.1.4 铁 路 装 卸 线 的 数 量 应 结 合 设 计 运 量、装 卸 工 艺、地 形 条 件 等 综 合 考 虑 确 定。7.2 集 装 箱 堆 场 装 卸 线 长 度7.2.1 集 装 箱 功 能 区 铁 路 装 卸 线 长 度 应 满 足 装 卸 工 艺、平 面 布 设 和 列 车 运 行 组 织 的 要 求。装 卸 作 业 段的 最 小 长 度 可 按 式（4）计 算：=（4）式 中：铁 路 装 卸 作 业 段 的 最 小 长 度（m）；铁 路 年 货 运 量（t）；火 车 到 港 不 平 衡 系 数，根 据 铁 路 车 辆 的 到 港 数 和 装 卸 车 吨 位 的 统 计 资 料 分 析 确 定，可 取 1.1 5 1.3 0；L 车 辆 平 均 长 度（m），可 取 1 4 m；铁 路 装 卸 线 年 营 运 天 数（d），可 取 3 6 0 d 3 6 5 d；车 辆 平 均 载 重 量（t），应 视 具 体 情 况 确 定；C 铁 路 昼 夜 送 车 次 数，应 根 据 码 头 专 业 性 质、年 运 量、装 卸 车 效 率、铁 路 和 水 运 组 织 等 情况 确 定；装 卸 线 利 用 系 数，可 取 0.7 0.8。7.3 集 装 箱 作 业 车 数7.3.1 集 装 箱 作 业 车 数 应 根 据 海 铁 联 运 站 场 集 装 箱 运 量 及 其 波 动 系 数、集 装 箱 车 装 载 箱 数 等 因 素 确 定，按 式（5）公 式 计 算：=3 6 5（5）D B 2 1/T 3 9 3 2 2 0 2 48式 中：集 装 箱 作 业 车 数（车/d）；联 运 站 场 重 箱 方 向 年 运 量，取 年 到 发 量 的 较 大 值（T E U/a）；集 装 箱 到 发 量 波 动 系 数；每 个 集 装 箱 车 装 载 集 装 箱 数（T E U/车）。8 配 套 服 务 设 施8.1 场 内 道 路8.1.1 集 装 箱 海 铁 联 运 站 场 内 道 路 可 分 为 主 干 道、次 干 道 和 支 路。主 干 道 用 于 连 接 主 要 出 入 口 通 道，车 流 量 较 大；次 干 道 运 输 作 业 较 繁 忙，通 常 设 置 于 堆 场 内 部 或 库 场 与 流 动 机 械 库 等 设 施 之 间。8.1.2 集 装 箱 海 铁 联 运 站 场 内 道 路 交 通 组 织 应 依 据 场 内 道 路 交 通 量、站 场 大 门 位 置、堆 场 道 路 布 设 和码 头 作 业 方 式 等 因 素 确 定，减 少 车 流 平 面 交 叉。8.1.3 场 内 道 路 平 面 布 设 应 满 足 高 峰 时 段 场 内 车 辆 疏 运 的 要 求，生 产 车 流 宜 按 单 向 环 形 布 设，连 接 出入 口 通 道 的 主 干 道 及 集 装 箱 功 能 区 间 的 道 路，可 按 双 方 向 布 设。8.1.4 集 装 箱 海 铁 联 运 站 场 作 业 区 出 入 口 的 集 装 箱 通 道 与 其 他 通 道 应 分 开 设 置，在 进 港 大 门 处 宜 布 设集 装 箱 拖 挂 车 缓 冲 停 车 区；货 物 运 输 道 路 宜 与 生 活 工 作 道 路 分 开。8.1.5 集 装 箱 海 铁 联 运 站 场 内 主 干 道 行 车 速 度 不 宜 大 于 3 5 k m/h，堆 场 区 内 行 车 速 度 不 宜 大 于 2 0 k m/h。8.1.6 集 装 箱 海 铁 联 运 站 场 内 部 交 通 标 志 的 设 置 应 符 合 现 行 国 家 标 准 道 路 交 通 标 志 和 标 线 第 2 部 分：道 路 交 通 标 志（G B 5 7 6 8.2）的 有 关 规 定。在 设 置 地 上 交 通 标 志 时，应 避 免 与 生 产 设 施 发 生 矛 盾。8.2 停 车 场8.2.1 停 车 场 面 积 应 根 据 停 放 车 辆 类 型 及 数 量、停 放 形 式、作 业 流 程 等 因 素 确 定。8.2.2 停 车 区 分 为 作 业 场 内 停 车 区 和 作 业 场 外 停 车 区，停 车 区 内 行 车 通 道 的 布 设 应 合 理 组 织 交 通 流 线，尽 量 减 少 交 织，以 单 向 行 驶 为 基 本 原 则。8.2.3 停 车 场 应 满 足 企 业 自 备 车 辆、流 动 装 卸 机 械 及 社 会 车 辆 停 放 要 求。8.2.4 停 车 场 宜 靠 近 站 场 大 门 设 置，并 应 满 足 社 会 车 辆 及 门 口 待 处 理 车 的 临 时 停 放 要 求。8.2.5 停 车 场 建 设 的 防 火 设 计 应 符 合 汽 车 库、修 车 库、停 车 场 设 计 防 火 规 范（G B 5 0 0 6 7）的 有 关规 定。8.3 办 公 用 房 与 辅 助 建 筑8.3.1 办 公 用 房 宜 设 置 在 站 场 主 入 口 附 近，由 营 业 厅 和 生 产 办 公 管 理 用 房 组 成。应 根 据 生 产 需 要，设置 必 要 的 辅 助 生 产 建 筑 物 和 辅 助 生 活 建 筑 物，并 集 中 布 设。8.3.2 辅 助 建 筑 的 布 设 应 满 足 选 址 周 边 规 划 控 制 指 标 要 求。8.3.3 辅 助 生 产 建 筑 物 可 根 据 生 产 需 要 设 置 综 合 楼、前 方 办 公 室、材 料 库、工 具 库、维 修 保 养 间、修D B 2 1/T 3 9 3 2 2 0 2 49洗 箱 间、流 动 机 械 库 和 加 油 站 等。8.3.4 辅 助 生 活 建 筑 物 可 根 据 当 地 条 件 设 置 食 堂、浴 室、锅 炉 房 等，其 建 筑 规 模 可 根 据 员 工 人 数、管理 方 式 综 合 确 定。8.3.5 办 公 用 房 和 辅 助 建 筑 设 计 配 套 设 施 在 给 排 水、消 防、环 境 保 护 方 面 可 参 照 办 公 建 筑 设 计 标 准（J G J/T 6 7）中 的 相 关 规 定，辅 助 建 筑 节 能 方 面 可 参 考 水 运 工 程 节 能 设 计 规 范（J T S 1 5 0）中 的 相 关规 定。8.3.6 办 公 用 房 和 辅 助 建 筑 设 计 可 参 照 绿 色 建 造 技 术 导 则 的 相 关 技 术 规 定。D B 2 1/T 3 9 3 2 2 0 2 41 0附 录 A（资 料 性）集 装 箱 海 铁 联 运 站 场 布 置 形 式A.1 集 装 箱 海 铁 联 运 站 场 总 图 布 设 形 式a)装卸线在铁路作业区且不与港口共用堆场b)装卸线在铁路作业区且与港口共用堆场D B 2 1/T 3 9 3 2 2 0 2 41 1c)装卸线延伸至码头前沿注：1 龙 门 吊；6 集 装 箱 车；2 铁 路 装 卸 线；7 岸 桥；3 铁 路 集 装 箱 堆 场；8 码 头 前 沿；4 港 口 集 装 箱 堆 场；9 集 装 箱 船。5 场 吊；图 A.1 集 装 箱 海 铁 联 运 站 场 总 图 布 设 形 式 示 意A.2 集 装 箱 作 业 区 布 设 形 式A.2.1 集 装 箱 作 业 区 布 设 形 式 示 意（按 照 起 重 机 械 的 不 同 分 类）a)装卸线横列式箱区布设（龙门吊作业）D B 2 1/T 3 9 3 2 2 0 2 41 2b)装卸线横列式箱区布设（正面吊作业）注：1 龙 门 吊；1 0 空 箱 区；2 铁 路 装 卸 线；1 1 国 际 箱 区；3 到 达 箱 区；1 2 拆 装 箱 区；4 中 转 箱 区；1 3 冷 藏 箱 区；5 发 送 箱 区；1 4 待 修 箱 区；6 集 装 箱 车 作 业 通 道；1 5 备 用 箱 区；7 正 面 吊；1 6 停 车 区；8 集 装 箱 车；1 7 办 公 区；9 专 用 箱 区；1 8 维 修 区。图 A.2.1 集 装 箱 作 业 区 布 设 形 式 示 意（按 照 起 重 机 械 的 不 同 分 类）A.2.2 集 装 箱 作 业 区 布 设 形 式 示 意（按 照 铁 路 线 衔 接 方 式 的 不 同 分 类）a)贯通式集装箱作业区布设D B 2 1/T 3 9 3 2 2 0 2 41 3b)尽头式集装箱作业区布设c)混合式集装箱作业区布设注：1 主 箱 区；2 辅 助 箱 区。图 A.2.2 集 装 箱 作 业 区 布 设 形 式 示 意（按 照 铁 路 线 衔 接 方 式 的 不 同 分 类）A.3 拆 装 箱 作 业 区 布 设 形 式D B 2 1/T 3 9 3 2 2 0 2 41 4注：1 集 装 箱 车；4 叉
