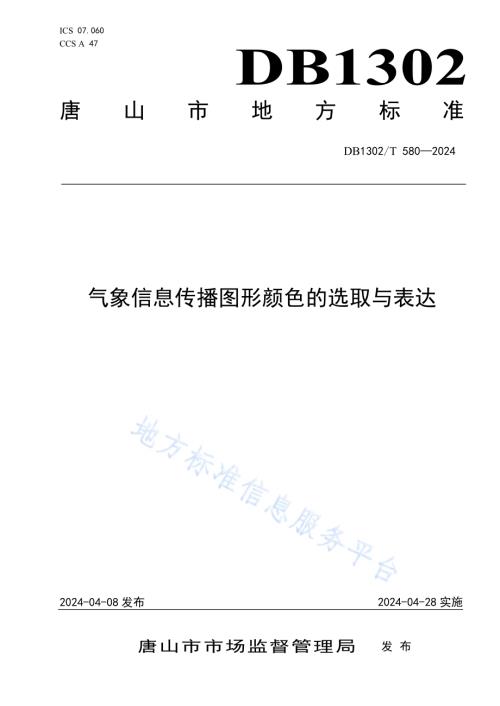

I C S 0 7.0 6 0C C S A 4 7唐 山 市 地 方 标 准D B 1 3 0 2/T 5 8 0 2 0 2 4气 象 信 息 传 播 图 形 颜 色 的 选 取 与 表 达2 0 2 4-0 4-0 8 发 布 2 0 2 4-0 4-2 8 实 施唐 山 市 市 场 监 督 管 理 局发 布DB1302D B 1 3 0 2/T 5 8 0 2 0 2 4前 言本 文 件 按 照 G B/T 1.1 2 0 2 0 标 准 化 工 作 导 则 第 1 部 分：标 准 化 文 件 的 结 构 和 起 草 规 则 的 规定 起 草。请 注 意 本 文 件 的 某 些 内 容 可 能 涉 及 专 利。本 文 件 的 发 布 机 构 不 承 担 识 别 专 利 的 责 任。本 文 件 由 唐 山 市 气 象 局 提 出 并 归 口。本 文 件 起 草 单 位：唐 山 市 气 象 局。本 文 件 主 要 起 草 人：张 绍 龙、王 猛、王 爱 军、史 有 瑜、李 烁、曹 晓 霞、王 冠、宿 海 良、柴 瑞、何 川、费 晓 臣、陈 震。D B 1 3 0 2/T 5 8 0 2 0 2 41气 象 信 息 传 播 图 形 颜 色 的 选 取 与 表 达1 范 围本 文 件 规 定 了 气 象 信 息 图 形 颜 色 的 选 取 与 表 达 要 求。本 文 件 适 用 于 各 类 媒 体 和 单 位 在 传 播 气 象 信 息 时 对 图 形 颜 色 含 义 的 辨 识 和 正 确 把 控 使 用。2 规 范 性 引 用 文 件下 列 文 件 中 的 内 容 通 过 文 中 的 规 范 性 引 用 而 构 成 本 文 件 必 不 可 少 的 条 款。其 中，注 日 期 的 引 用 文 件，仅 该 日 期 对 应 的 版 本 适 用 于 本 文 件；不 注 日 期 的 引 用 文 件，其 最 新 版 本(包 括 所 有 的 修 改 单)适 用 于 本 文件。G B/T 5 6 9 8 颜 色 术 语G B/T 1 5 6 0 8 中 国 颜 色 体 系G B/T 3 7 2 3 0 公 共 安 全 应 急 管 理 预 警 颜 色 指 南3 术 语 和 定 义G B/T 5 6 9 8、G B/T 1 5 6 0 8 界 定 的 以 及 下 列 术 语 和 定 义 适 用 于 本 文 件。3.1气 象 信 息气 象 部 门 向 社 会 公 众 发 布 的 气 象 政 务 信 息、天 气 预 报、气 象 预 警、气 候 变 化、防 灾 减 灾、气 象 科 普等 权 威 官 方 信 息。3.2色 域能 够 满 足 一 定 条 件 的 颜 色 的 集 合 在 色 品 图 或 色 空 间 内 的 范 围。来 源：G B/T 1 5 6 0 8-2 0 0 6，3.2 3 3.3主 色颜 色 体 系 中 规 定 的 主 要 颜 色，通 常 指 色 调 环 上 的 红、黄、绿、蓝、紫 五 种 颜 色。来 源：G B/T 1 5 6 0 8-2 0 0 6，3.3 4 3.4中 间 色颜 色 体 系 相 邻 色 相 混 合 产 生 的 颜 色，通 常 指 色 调 环 上 的 黄 红、绿 黄、蓝 绿、紫 蓝、红 紫 五 种 颜 色。来 源：G B/T 1 5 6 0 8-2 0 0 6，3.3 2 3.5色 调（色 相）表 示 红、黄、绿、蓝、紫 等 颜 色 的 特 性。颜 色 的 三 属 性 之 一。来 源：G B/T 1 5 6 0 8-2 0 0 6，3.1 5 3.6D B 1 3 0 2/T 5 8 0 2 0 2 42色 调 环用 来 表 示 色 调 变 化 的 排 成 环 形 的 色 卡，也 称 为 色 相 环。来 源：G B/T 5 6 9 8-2 0 0 1，5.2 0，有 修 改 3.7R G B 值在 数 字 影 像 中，红（R）、绿（G）、蓝（B）三 种 基 本 色 从 0（黑 色）至 2 5 5（白 色）之 间 的 取 值，为 一 个 整 数，不 同 数 值 叠 加 会 产 生 不 同 的 颜 色。3.8暖 色 系由 给 予 暖 和 感 觉 的 颜 色 组 成 的 色 系。来 源：G B/T 5 6 9 8-2 0 0 1，5.4 8，有 修 改 3.9冷 色 系由 给 予 凉 爽 感 觉 的 颜 色 组 成 的 色 系。来 源：G B/T 5 6 9 8-2 0 0 1，5.4 7，有 修 改 3.1 0辅 助 颜 色气 象 灾 害 预 警 信 号 图 形 的 轮 廓 线（中 间 分 隔 线）颜 色、气 象 灾 害 种 类 符 号 底 色 及 中 英 文 标 识 的 颜 色统 称 为 辅 助 颜 色。4 总 色 调4.1 气 象 信 息 的 图 形 颜 色 在 色 域 上 是 由 主 色 和 中 间 色 等 基 本 颜 色 与 衍 生 色 共 同 组 成，见 图 1。每 种 色 调均 可 通 过 增 加 黑 色 或 白 色 衍 生 并 得 到 更 多 的 色 调，以 紫 色 为 示 例 见 图 2 和 图 3。这 些 色 调 共 同 构 成 气 象 信息 图 形 颜 色 的 总 色 调。注：暖色系的表达程度递增按顺时针方向选取，冷色系的表达程度递增按逆时针方向选取，主要色调的R G B 值按附录A 选取。图 1 色 调 环D B 1 3 0 2/T 5 8 0 2 0 2 43图 2 紫 色 增 加 黑 色 衍 生 得 到 的 色 调图 3 紫 色 增 加 白 色 衍 生 得 到 的 色 调4.2 在 选 取 使 用 时，根 据 气 象 信 息 图 形 所 要 表 现 的 天 气 现 象 或 者 气 象 要 素 特 点，表 达 要 传 播 信 息 的 含义。5 图 形 颜 色 的 选 取 与 表 达5.1 气 象 预 警 信 息 图 形 颜 色5.1.1 选 取5.1.1.1 气 象 预 警 信 息 应 按 级 别 选 取 蓝、黄、橙、红 四 种 颜 色。左 上 部 的 气 象 灾 害 种 类 符 号、左 下 部的 气 象 灾 害 预 警 信 号 颜 色 中 文 名 称 底 色、右 上 部 的 气 象 灾 害 种 类 中 文 名 称 底 色、右 下 部 的 气 象 灾 害 种 类英 文 名 称 底 色，应 选 取 同 一 颜 色，不 得 四 种 颜 色 混 用。四 种 预 警 颜 色 选 取 的 R G B 值 及 色 域 见 表 1。表 1 四 种 预 警 颜 色 选 取 的 R G B 值 及 色 域预警颜色名称 R G B 色域蓝色 5 5 1 0 0 2 5 5黄色 2 5 0 2 3 0 0橙色 2 4 0 1 5 0 2 0红色 2 2 0 4 0 4 05.1.1.2 气 象 灾 害 预 警 信 号 图 形 的 设 计 要 求、辅 助 颜 色 的 选 取 按 附 录 B 执 行。5.1.2 表 达按 G B/T 3 7 2 3 0 的 规 定 执 行。5.2 气 象 预 报 信 息 图 形 颜 色5.2.1 风 力 等 级 分 布 图 形 颜 色5.2.1.1 选 取D B 1 3 0 2/T 5 8 0 2 0 2 44选 取 薇（R G B 值：2 3 9/2 5 5/4 5）到 紫（R G B 值：1 2 8/6 5/1 5 7）区 间 的 颜 色，见 图 4。图 4 风 力 等 级 分 布 图 形 色 域5.2.1.2 表 达风 力 等 级 由 小 到 大。5.2.2 降 水 量 分 布 图 形 颜 色5.2.2.1 选 取选 取 绿（R G B 值：8 0/2 0 2/7 5）到 红（R G B 值：2 5 4/1 9/1 2）区 间 的 颜 色，见 图 5。图 5 降 水 量 分 布 图 形 色 域5.2.2.2 表 达降 水 量 由 小 到 大。5.2.3 积 雪 深 度 分 布 图 形 颜 色5.2.3.1 选 取选 取 青（R G B 值：8 2/2 0 4/1 4 1）到 紫（R G B 值：1 2 8/6 5/1 5 7）区 间 的 颜 色，见 图 6。图 6 积 雪 深 度 分 布 图 形 色 域5.2.3.2 表 达积 雪 深 度 由 浅 到 深。5.2.4 冻 雨 分 布 图 形 颜 色5.2.4.1 选 取选 取 黄（R G B 值：2 5 5/2 5 1/4 8）到 红（R G B 值：2 5 4/1 9/1 2）区 间 的 颜 色，见 图 7。D B 1 3 0 2/T 5 8 0 2 0 2 45图 7 冻 雨 分 布 图 形 色 域5.2.4.2 表 达冻 雨 等 级 由 轻 到 重。5.2.5 沙 尘 天 气 等 级 分 布 图 形 颜 色5.2.5.1 选 取选 取 黄（R G B 值：2 5 5/2 5 1/4 8）到 红（R G B 值：2 5 4/1 9/1 2）区 间 的 暖 色 系 颜 色，见 图 8。图 8 沙 尘 天 气 等 级 分 布 图 形 色 域5.2.5.2 表 达沙 尘 强 度 由 弱 到 强。5.2.6 温 度 分 布 图 形 颜 色5.2.6.1 气 温 高 于 或 等 于 0 时5.2.6.1.1 选 取选 取 薇（R G B 值：2 3 9/2 5 5/4 5）到 红（R G B 值：2 5 4/1 9/1 2）区 间 的 暖 色 系 颜 色，见 图 9。图 9 气 温 高 于 或 等 于 0 的 温 度 分 布 图 形 色 域5.2.6.1.2 表 达温 度 值 由 低 到 高。5.2.6.2 气 温 低 于 0 时5.2.6.2.1 选 取选 取 紫（R G B 值：1 2 8/6 5/1 5 7）到 薇（R G B 值：2 3 9/2 5 5/4 5）区 间 的 冷 色 系 颜 色，见 图 1 0。D B 1 3 0 2/T 5 8 0 2 0 2 46图 1 0 气 温 低 于 0 的 温 度 分 布 图 形 色 域5.2.6.2.2 表 达温 度 值 由 低 到 高。5.2.7 气 象 干 旱 等 级 分 布 图 形 颜 色5.2.7.1 选 取选 取 黄（R G B 值：2 5 5/2 5 1/4 8）到 红（R G B 值：2 5 4/1 9/1 2）区 间 的 颜 色，见 图 1 1。图 1 1 气 象 干 旱 等 级 分 布 图 形 色 域5.2.7.2 表 达气 象 干 旱 等 级 由 低 到 高。5.2.8 强 对 流 分 布 图 形 颜 色5.2.8.1 选 取选 取 黄（R G B 值：2 5 5/2 5 1/4 8）到 红（R G B 值：2 5 4/1 9/1 2）区 间 的 颜 色，见 图 1 2。图 1 2 强 对 流 分 布 图 形 色 域5.2.8.2 表 达龙 卷、冰 雹、雷 电、短 时 强 降 水、雷 暴 大 风 等 强 天 气 的 对 流 性 由 平 稳 到 剧 烈。5.2.9 霜 冻 分 布 图 形 颜 色5.2.9.1 选 取选 取 青（R G B 值：8 2/2 0 4/1 4 1）到 蓝（R G B 值：6/1 5 6/2 3 8）区 间 的 颜 色，见 图 1 3。D B 1 3 0 2/T 5 8 0 2 0 2 47图 1 3 霜 冻 分 布 图 形 色 域5.2.9.2 表 达霜 冻 灾 害 等 级 由 轻 到 重。5.2.1 0 雾 等 级 分 布 图 形 颜 色5.2.1 0.1 选 取选 取 黄（R G B 值：2 5 5/2 5 1/4 8）到 红（R G B 值：2 5 4/1 9/1 2）区 间 的 暖 色 系 颜 色，见 图 1 4。图 1 4 雾 等 级 分 布 图 形 色 域5.2.1 0.2 表 达雾 的 强 度 等 级 由 弱 到 强。5.2.1 1 相 对 湿 度 分 布 图 形 颜 色5.2.1 1.1 相 对 湿 度 小 于 5 0%时5.2.1 1.1.1 选 取选 取 红（R G B 值：2 5 4/1 9/1 2）到 薇（R G B 值：2 3 9/2 5 5/4 5）区 间 的 暖 色 系 颜 色，见 图 1 5。图 1 5 小 于 5 0%的 相 对 湿 度 分 布 图 形 色 域5.2.1 1.1.2 表 达相 对 湿 度 值 由 低 到 高。注：此时暖色系表达程度 递增从图1 色调环中也按照逆时针的顺序选取。5.2.1 1.2 相 对 湿 度 大 于 或 等 于 5 0%时5.2.1 1.2.1 选 取选 取 薇（R G B 值：2 3 9/2 5 5/4 5）到 紫（R G B：1 2 8/6 5/1 5 7）区 间 的 冷 色 系 颜 色，见 图 1 6。D B 1 3 0 2/T 5 8 0 2 0 2 48图 1 6 大 于 或 等 于 5 0%的 相 对 湿 度 分 布 图 形 色 域5.2.1 1.2.2 表 达相 对 湿 度 值 由 低 到 高。5.2.1 2 次 生 灾 害 气 象 等 级 分 布 图 形 颜 色5.2.1 2.1 地 质 灾 害、森 林 火 险、草 原 火 险、高 温 中 暑 等 气 象 等 级 分 布 图 形 颜 色5.2.1 2.1.1 选 取选 取 薇（R G B 值：2 3 9/2 5 5/4 5）到 红（R G B 值：2 5 4/1 9/1 2）区 间 的 颜 色，见 图 1 7。图 1 7 地 质 灾 害、森 林 火 险、草 原 火 险、高 温 中 暑 等 气 象 等 级 分 布 图 形 色 域5.2.1 2.1.2 表 达次 生 气 象 灾 害 等 级 由 低 到 高。5.2.1 2.2 洪 涝 风 险 气 象 等 级 分 布 图 形 颜 色5.2.1 2.2.1 选 取选 取 青（R G B 值：8 2/2 0 4/1 4 1）到 紫（R G B 值：1 2 8/6 5/1 5 7）区 间 的 颜 色，见 图 1 8。图 1 8 洪 涝 风 险 气 象 等 级 分 布 图 形 色 域5.2.1 2.2.2 表 达洪 涝 风 险 气 象 等 级 由 低 到 高。D B 1 3 0 2/T 5 8 0 2 0 2 49附 录 A（规 范 性）主 要 色 调 的 R G B 值表 A.1 规 定 了 色 调 环 中 主 要 色 调 的 R G B 值。表 A.1 主 要 色 调 的 R G B 值色调名称 R G BK 1 0 0 2 3 9 2 5 5 4 5Y 1 0+K 9 0 2 5 2 2 5 5 4 0Y 2 0+K 8 0 2 5 5 2 5 3 4 0Y 3 0+K 7 0 2 5 5 2 5 2 4 0Y 4 0+K 6 0 2 5 5 2 5 1 4 1Y 5 0+K 5 0 2 5 5 2 5 1 4 0Y 6 0+K 4 0 2 5 5 2 4 9 3 9Y 7 0+K 3 0 2 5 5 2 4 7 4 0Y 8 0+K 2 0 2 5 5 2 4 9 4 0Y 9 0+K 1 0 2 5 5 2 4 8 3 7Y 1 0 0 2 5 5 2 5 1 4 8O 1 0+Y 9 0 2 5 5 2 3 6 2 6O 2 0+Y 8 0 2 4 6 2 2 3 0O 3 0+Y 7 0 2 4 6 2 1 7 0O 4 0+Y 6 0 2 5 0 2 0 8 0O 5 0+Y 5 0 2 5 5 1 9 3 3 5O 6 0+Y 4 0 2 5 5 1 7 3 4 6O 7 0+Y 3 0 2 5 5 1 5 3 4 6O 8 0+Y 2 0 2 5 5 1 3 1 4 2O 9 0+Y 1 0 2 5 5 1 1 5 4 1O 1 0 0 2 5 5 9 2 3 7R 1 0+O 9 0 2 5 5 8 6 3 7R 2 0+O 8 0 2 5 5 7 6 3 5R 3 0+O 7 0 2 5 5 6 9 3 4R 4 0+O 6 0 2 5 4 5 8 3 2R 5 0+O 5 0 2 5 4 4 8 3 2R 6 0+O 4 0 2 5 3 4 5 3 1R 7 0+O 3 0 2 5 4 4 2 3 0R 8 0+O 2 0 2 5 4 4 1 3 0R 9 0+O 1 0 2 5 4 4 0 3 0D B 1 3 0 2/T 5 8 0 2 0 2 41 0表 A.1 主 要 色 调 的 R G B 值（第 2 页/共 3 页）色调名称 R G BR 1 0 0 2 5 4 1 9 1 2P 1 0+R 9 0 2 5 3 1 7 1 1P 2 0+R 8 0 2 5 3 2 1 3 5P 3 0+R 7 0 2 5 3 2 2 6 0P 4 0+R 6 0 2 5 3 2 8 1 0 0P 5 0+R 5 0 2 4 8 4 0 1 2 2P 6 0+R 4 0 2 3 1 4 6 1 3 8P 7 0+R 3 0 1 9 7 6 1 1 4 9P 8 0+R 2 0 1 6 7 6 2 1 5 4P 9 0+R 1 0 1 4 3 6 6 1 5 7P 1 0 0 1 2 8 6 5 1 5 7B 1 0+P 9 0 1 1 0 6 3 1 5 7B 2 0+P 8 0 9 8 6 9 1 6 1B 3 0+P 7 0 8 6 7 1 1 6 3B 4 0+P 6 0 7 2 8 2 1 7 1B 5 0+P 5 0 6 2 9 0 1 7 8B 6 0+P 4 0 5 0 1 0 3 1 9 0B 7 0+P 3 0 4 1 1 1 8 2 0 3B 8 0+P 2 0 2 5 1 3 2 2 1 7B 9 0+P 1 0 1 4 1 4 7 2 2 9B 1 0 0 6 1 5 6 2 3 8T 1 0+B 9 0 0 1 6 3 2 2 8T 2 0+B 8 0 0 1 7 2 2 2 3T 3 0+B 7 0 2 1 8 5 2 2 6T 4 0+B 6 0 1 8 1 9 0 2 1 2T 5 0+B 5 0 3 3 1 9 6 1 9 9T 6 0+B 4 0 4 6 2 0 1 1 8 5T 7 0+B 3 0 5 9 2 0 2 1 7 4T 8 0+B 2 0 7 2 2 0 3 1 6 1T 9 0+B 1 0 8 1 2 0 4 1 4 9T 1 0 0 8 2 2 0 4 1 4 1G 1 0+T 9 0 8 0 2 0 3 1 3 7G 2 0+T 8 0 8 1 2 0 3 1 3 0G 3 0+T 7 0 8 0 2 0 3 1 2 3G 4 0+T 6 0 7 8 2 0 2 1 1 8G 5 0+T 5 0 7 6 2 0 2 1 1 1G 6 0+T 4 0 7 9 2 0 2 1 0 5D B 1 3 0 2/T 5 8 0 2 0 2 41 1表 A.1 主 要 色 调 的 R G B 值（第 3 页/共 3 页）色调名称 R G BG 7 0+T 3 0 7 9 2 0 2 1 0 0G 8 0+T 2 0 8 5 2 0 2 9 3G 9 0+T 1 0 7 9 2 0 1 8 0G 1 0 0 8 0 2 0 2 7 5K 1 0+G 9 0 1 0 1 2 0 7 8 1K 2 0+G 8 0 1 0 8 2 0 8 8 4K 3 0+G 7 0 1 1 3 2 1 1 8 1K 4 0+G 6 0 1 3 9 2 2 0 7 5K 5 0+G 5 0 1 5 6 2 2 7 6 8K 6 0+G 4 0 1 8 3 2 3 7 5 4K 7 0+G 3 0 2 1 4 2 5 0 5 4K 8 0+G 2 0 2 3 1 2 5 5 4 6K 9 0+G 1 0 2 3 9 2 5 5 4 4D B 1 3 0 2/T 5 8 0 2 0 2 41 2附 录 B（规 范 性）气 象 灾 害 预 警 信 号 图 形 的 设 计 要 求 及 颜 色 选 取B.1 气 象 灾 害 预 警 信 号 图 形 的 设 计 要 求B.1.1 气 象 灾 害 预 警 信 号 图 形 为 长 方 形，长 宽 比 为 6:5，使 用 气 象 灾 害 预 警 信 号 图 形 时，应 按 照 其 长方 形 边 线（或 角 标）的 位 置 关 系 等 比 例 放 大 或 缩 小。B.1.2 气 象 灾 害 预 警 信 号 图 形 设 计 要 求 应 符 合 图 B.1 的 规 定。图 B.1 气 象 灾 害 预 警 信 号 图 形 的 设 计 要 求B.2 气 象 灾 害 预 警 信 号 的 图 形 颜 色 和 图 标 种 类B.2.1 气 象 灾 害 预 警 信 号 的 图 形 主 色，应 按 四 种 预 警 颜 色 选 取 的 R G B 值 确 定。B.2.2 气 象 灾 害 预 警 信 号 辅 助 颜 色 的 选 取 见 表 B.1。表 B.1 气 象 灾 害 预 警 信 号 图 形 辅 助 颜 色 选 取辅助颜色名称 辅助颜色用途R G B 值色域R G B深灰色图形轮廓线条（中间分隔线）1 0 2 1 0 2 1 0 2浅灰色左上部气象灾害种类符号底色2 0 4 2 0 4 2 0 4白色 中英文文字标识 2 4 2 2 4 2 2 4 2B.2.3 气 象 灾 害 预 警 信 号 的 图 标 种 类 见 表 B.2。D B 1 3 0 2/T 5 8 0 2 0 2 41 3表 B.2 气 象 灾 害 预 警 图 标信号种类信号名称蓝色预警信号 黄色预警信号 橙色预警信号 红色预警信号暴雨暴雪大风寒潮大雾 不适用高温 不适用 不适用D B 1 3 0 2/T 5 8 0 2 0 2 41 4表 C.1 气 象 灾 害 预 警 图 标（第 2 页/共 3 页）信号种类信号名称蓝色预警信号 黄色预警信号 橙色预警信号 红色预警信号沙尘暴 不适用台风霜冻 不适用干旱 不适用 不适用雷电 不适用雷暴大风 不适用D B 1 3 0 2/T 5 8 0 2 0 2 41 5表 C.1 气 象 灾 害 预 警 图 标（第 3 页/共 3 页）信号种类信号名称蓝色预警信号 黄色预警信号 橙色预警信号 红色预警信号冰雹 不适用 不适用霾 不适用
