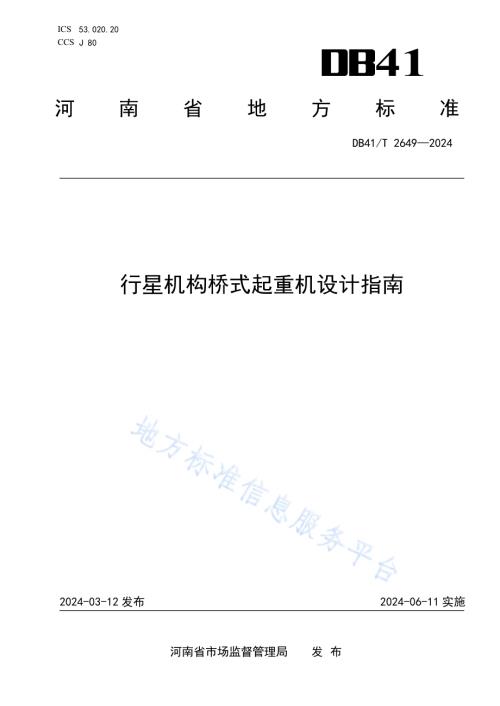

I C S 53.020.20 C C S J 80 41 河南省地方标准 DB41/T 2649 2024 行星机构 桥式起重 机设计指 南 2024-03-12 发布 2024-06-11 实施 河南省市 场监督 管 理局 发 布 DB41/T 2649 2024 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 基 本要 求.1 5 设 计要 求.2 DB41/T 2649 2024 II 前 言 本文件 按照GB/T 1.1 2020 标准 化工 作导则 第1 部分：标准化 文件 的结构 和起草 规则 的规 定起草。请注意 本文 件的 某些 内容 可能涉 及专 利。本文 件的 发布机 构不 承担 识别 专利 的责任。本文件 由河 南省 起重 机械 标准化 技术 委员 会提 出并 归口。本文件 起草 单位：河南 东 起机械 有限 公司、长垣 市 市场监 督管 理局、河南 省 特种设 备检 验技 术研 究院、国 家桥 架类 及轻 小型 起重机 械质 量检 验检 测中 心（河 南）、长 垣市 产品 质量检 验检 测中 心、河 南 省起重设 备配 件产 品质 量监 督检验 中心、长 垣市 起重 装备制 造行 业协 会、商丘 市质量 技术 监督 检验 测 试 中心、河 南三 智装 备科 技有 限公司、苏 州英 祺机 械传 动有限 公司、河 南长 鸿信 息技术 有限 公司。本文件 主要 起草 人：刘 文 明、赵朝 云、翟景 运、王洪 波、张晓 红、臧琳、刘 建忠、王 立建、张 春丽、王旭、逯融、张 楠、曹凤 武、张 伟、吴亮 善、杨文 明、尚 彦军。DB41/T 2649 2024 1 行星机构 桥式起 重机设计 指南 1 范围 本文件 提供 了行 星机 构桥 式起重 机的 基本 要求 和设 计要求。本文件 适用 于使 用行 星机 构驱动 的桥 式起 重机（以 下简称 行星 起重 机）的设 计。本文件 不适 用于 下列 条件 下使用 的起 重机 设计：易燃易 爆、可燃 性气 体、粉尘及 有腐 蚀性 气体 环境；核辐射 环境、有 毒气 体环 境。2 规范性 引用 文件 下列文 件中 的内 容通 过文 中的规 范性 引用 而构 成本 文件必 不可 少的 条款。其 中，注日 期的 引用 文件，仅该日 期对 应的 版本 适用 于本文 件；不注 日期 的引 用文件，其 最新 版本（包 括所有 的修 改单）适 用 于 本文件。GB/T 7552019 旋 转电 机定额 和性 能 GB/T 3811 2008 起重 机 设计规 范 GB/T 6067.1 起重 机械 安 全规程 第 1 部 分：总则 GB/T 10095.2 2008 圆 柱齿轮 精 度制 第 2 部 分：径 向综 合偏 差与 径向 跳动的 定义 和允 许值 GB/T 10183.1 2018 起 重机 车轮 及大 车和 小车 运行轨 道公 差 第1 部分：总则 GB/T 11366 行 星传 动基 本术语 GB/T 14048.1 2012 低 压开关 设备 和控 制设 备 第 1 部 分：总则 GB/T 14405 2011 通用 桥式起 重机 3 术语和 定义 GB/T 11366 和GB/T 14405 界定的 以及 下列 术语 和定 义适用 于本 文件。3.1 行星机 构 采用行 星减 速器 作为 驱动 装置部 件的 工作 机构。4 基本要 求 4.1 行星机 构的 设计 应符 合 GB/T 3811、GB/T 6067.1、GB/T 14405 和本 文件 的规 定。4.2 行星起 重机 的额 定起 重量（代 号Gn）宜优 先选 用 表1 规定 的数 值。表1 额定起 重 量 Gn 单位为吨 3.2 5 6.3 8 10 12.5 16 20 25 32 40 50 63 80 100 125 140 160 200 250 280 320 DB41/T 2649 2024 2 4.3 行星起 重机 的跨 度（代 号S）应 优先 选用 表2 规定 的 数值。表2 跨度 S 单位为米 10.5 13.5 16.5 19.5 22.5 25.5 28.5 31.5 34.5 37.5 40 45 50 注1：跨度50 米时，按每5 米一档延 伸。注2：跨度与表中给定值不一致时，由供需双方协商解决。4.4 行星起 重机 的 各机 构工作 速度（代号 V）（包括起 升机构、小车 运行 机构、起重机 运行机 构）应优先选 用 表 3 规 定的 数值。表3 工作速 度V 单位为米每分钟 机构 工作速度 起重机运行机构 20/32/45 小车运行机构 20/32 起升机构 3/4/5/6 4.5 行星起 重机 宜采 用变 频调 速或伺 服控 制。5 设计要 求 5.1 工作环 境条 件 5.1.1 行星起 重机的 电源为 三相 交流（三相四 线制），频 率为 50 HZ/60 HZ，电 压 1000 V（根 据需要也可 为 3 kV、6 kV 或 10 kV）。供 电系 统在 起重 机馈电 线接 入处 的电 压波 动不应 超过 额定 电压 的 10，起重 机内 部电 压损 失应符 合 GB/T 3811 2008 中 7.8.4.2 的 规定。5.1.2 行星起 重机 运行 轨道 的安 装应符 合 GB/T 10183.1 2018 表2 中的 2 级公 差要 求(起 重机 运行 的速度112 m/min 时，轨 道安装 应达 到 1 级公 差)。5.1.3 行星起 重机安 装使用 地点 的海拔 不应超 过 1000 m（超过 1000 m 时应 按 GB/T 3811 2008 中7.7.2.4 的 要求 修正 电动 机的输 出功 率，超 过2000 m 时 应对 电器 件进 行容 量 校核）。5.1.4 起重机 在室 内工 作时 的气 候条件：a）环境温 度不 超过+40，在24 h 内的 平均 温度 不超 过+35；b）环境温 度不 低于-5；c）在+40 的 温度 下相 对湿 度不超 过50。5.1.5 起重机 在室 外工 作时 的气 候条件：a）环境温 度不 超过+40，在24h 内的 平均 温度 不超 过+35，环 境温 度不 低于-20；b）环境温 度不 超过+25 时 的相对 湿度 允许 暂时 高达100；c）工作风 压不 应大 于内 陆150 Pa（相当 于5级 风），沿 海250 Pa（相当 于6 级风）；d）非工作 状态 的最 大风 压一 般为800 Pa（相 当于10级 风），也可 另行 约定。5.1.6 电动机 的运 行条 件应 符 合GB/T 755 2019 中 7.1 7.5 的 规定。5.1.7 电气设 备技 术要 求应 符 合GB/T 14405 2011 中5.9 的有关 要求。5.1.8 电器的 正常 使用 安装 和运 行条件 应符 合GB/T 14048.1 2012 中第6 章 的规 定。注：超过上述规定时，由用户与制造商协商解决。DB41/T 2649 2024 3 5.2 起升机 构 5.2.1 起升机 构通常 由电 动机、制动器、行星 减速 器、卷 筒组以 及限位 开关 等组成；起升 机构可 分 为一字型 结构 和L 型结 构，见图 1、图2。电动机 联轴器制动器 行星减速器 卷筒组 限位开关 图1 一字型 结构 电动机联轴器制动器卷筒组 行星减速器 限位开关 图2 L 型结 构 5.2.2 起升电 动机 宜采 用变 频电 机，接 电持 续率 不低 于 40-S3。5.2.3 行星减 速器 应采 用硬 齿齿 轮副，其精 度不 低 于 GB/T 10095.2 2008 中的6 级，噪声不 大 于 70 dB（A）；结 构形 式可 采用 内 嵌式，当空 间及 速比 不合 适时也 可以 内嵌 增加 拐角 形式做 成 L 型式。5.2.4 起升制 动器应 是常 闭式，可采用 块式制 动器 或电机 自带的 电磁制 动器，特殊 要求时 考虑设 置 安全制动 器。制动 安全 系数 的选择 应符 合GB/T 3811 的规定。5.2.5 吊钩组 宜采 用锻 造吊 钩，强度等 级宜 为 T 级；起 重 量大 于 50 t 时，宜采 用山 型钩；吊运物 品对起重机 吊钩 部位 的辐 射热 温度不 应超 过300。5.2.6 卷筒组 宜采 用焊 接卷 筒或 者无缝 钢管，材 质不 低 于Q355B，采 用焊 接卷 筒需 焊 后退火 处理。5.2.7 钢丝绳 宜采 用高 强度 钢芯 线接触 钢丝 绳，公称 抗拉 强度不 小 于 1770 MPa。5.2.8 滑轮组 宜采 用轧 制滑 轮，材质不 低 于 Q235B，特殊 时可采 用尼 龙滑 轮组。5.2.9 应同时 安装 两种 不同 形式 的高度 限位 装置 或一 种齿 轮、蜗 轮蜗 杆传 动式 高度 限位装 置。5.3 运行机 构 5.3.1 运行机 构采 用行 星减 速器 内嵌车 轮形 式，通过 电动 机驱动 减速 器带 动车 轮转 动，见 图 3。DB41/T 2649 2024 4 车轮组 行星减速器 联轴器变频制动电动机 图3 运行机 构 5.3.2 电动机 宜采 用变 频电 机，接电 持续 率 不低 于40-S3。5.3.3 行星减 速器 应采 用硬 齿齿 轮副，其精 度不 低 于GB/T 10095.2 2008 中的6 级，噪声不 大 于 70 dB（A）。5.3.4 车轮宜 采用 锻造 或铸 造，锻造车 轮材 质不 低 于40Cr，铸造 车轮 材质 不低 于 QT700-2。5.4 金属结 构 5.4.1 主端梁 连接 宜采 用螺 栓配 合定位 销形 式。5.4.2 主梁宜 采用 偏轨 箱型 梁形 式，上 部宜 铺 设 Q355B 材 质方钢 作为 小车 运行 轨道，刚度 及其 它要 求需满 足 GB/T 14405 的要 求。5.4.3 端梁宜 采 用 Q355B 材质 矩 形管结 构形 式，必要 时可 采用钢 板焊 接成 箱型 结构；车轮 安装 孔宜 采用镗孔 加工，保 证车 轮安 装精度。5.4.4 小车供 电宜 采用 安全 滑触 线供电。5.4.5 安全防 护栏 杆宜 采 用C 型 钢制作。5.4.6 应在跨 中醒 目位 置设 置额 定起重 量标 牌，并可 另设 置产品 质量 等级 标牌。5.4.7 小车运 行机 构处 宜设 置检 修平台。5.4.8 应在供 电电 源侧 设置 电源 检修平 台和 挡钩 架，必要 时可以 采用 二合 一型 式。5.4.9 起升和 运行 机构 及其 部件 应设置 防坠 落装 置。5.4.10 其它安 全防 护装 置应 符 合GB/T 14405 的 要求。
