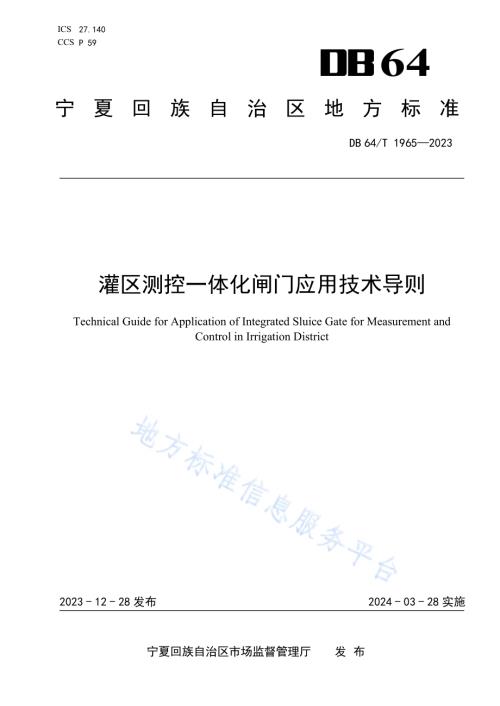

ICS 27.140 CCS P 59 64 宁夏回族自治区地方标准 DB 64/T 19652023 灌区测控 一体化闸 门应用技 术导则 Technical Guide for Application of Integrated Sluice Gate for Measurement and Control in Irrigation District 2023-12-28 发布 2024-03-28 实施 宁夏回族 自治区 市 场监督管 理厅 发 布 DB 64/T 19652023 I 目 次 前言.II 1 范围.1 2 规范 性引 用文 件.1 3 术语 和定 义.1 4 总则.3 5 选型 及设 计.3 6 设备 关键 技术 性能 要求.4 7 闸门 控制 系统.6 8 现场 检测 与后 期维 护技术 支 持.7 9 安装 及验 收.8 10 运行 及维 护.8 附录A（规范 性）测控 一体化 闸门 测流 精度 比测 技术要 求.11 附录B（规范 性）数据 采集要 求.15 附录C（规范 性）符 号、代号 和缩 略语 说明.17 附录D（规范 性）协议 结构.18 附录E（规范 性）传输 指令.20 附录F（规范 性）数据 解析方式.21 附录G（规范 性）设备 终端主 动上 报指 令结 构.23 附录H（规范 性）系统 服务主 动下 发指 令结 构.25 附录I（资料 性）设备 常见的故 障现 象及 解决 方法.27 DB 64/T 19652023 II 前 言 本文件 按照GB/T 1.12020标 准化 工作 导则 第1 部分：标准 化文 件的 结构 和起草 规则 的 规 定起草。请注意 本文 件的 某些 内容 可能涉 及专 利。本文 件的 发布机 构不 承担 识别 专利 的责任。本文件 由宁 夏回 族自 治区 水利厅 提出、归 口并 组织 实施。本文件 起草 单位：宁夏 回 族自治 区水 利工 程建 设中 心、宁夏 回族 自治 区水 利 科学研 究院、宁夏 回族自 治 区水 利厅 农村 水利 处、宁夏 回族 自治 区灌 溉排水 服 务中 心、宁 夏回 族自治 区 水利 信息 中心、河北科鼎智能 科技 有限 公司、宁 夏回族 自治 区西 干渠 管理 处、宁 夏潞 碧垦 自动 化灌 溉设备 有限 公司。本 文 件主 要起 草人：齐敦哲、伏 志梅、王海 峰、武慧 芳、黄译 箴、王 海永、杜 立 普、陈 文婷、李金泽、贺 明杰、朱 洁、邹璇、李晓 刚、吴雨、王 兴熙、马金 萍、袁琪、纪 迎春、赵杰、温 晓嵘、马 薇、贾莉、薛 智慧、牛 东、白璐、尹亮、司 小亮。DB 64/T 19652023 1 灌区测控 一体化 闸门应用 技术导 则 1 范围 本文件 规定 了灌 区测 控一 体化闸 门的 选型 及设 计、关键性 能及 技术 要求、安 装及验 收、运 行及 维护等的要 求。本文件 适用 于宁 夏回 族自 治区内 灌区 测控 一体 化闸 门的建 设及 运行 管理。2 规范性 引用 文件 下列文 件中 的内 容通 过文 中的规 范性 引用 而构 成本 文件必 不可 少的 条款。其 中，注日 期的 引用 文件，仅该日 期对 应的 版本 适用 于本文 件；不注 日期 的引 用文件，其 最新 版本（包 括所有 的修 改单）适 用 于 本文件。GB 2312 信息 交换 用汉 字 编码字 符集 基本 集 GB/T 3190 变形 铝及 铝合金 化 学成 分 GB/T 4208-2017 外壳 防护等 级（IP代码）GB 12632 单晶 硅太 阳电 池总规 范 GB/T 14173 水 利水 电工 程钢闸 门制 造、安装 及验 收规范 GB 18030 信息 技术 中文 编码字 符集 GB 18173.2 高分 子防 水材 料 第2 部分：止 水带 GB/T 21303 灌 溉渠 道系 统量水 规范 GB/T 28714 取 水计 量技 术导则 CJ/T 257 铝合 金及 不锈 钢闸门 JB/T 5276 小功 率直 流电动 机 通用 技术 条件 SL 180 水文 自动 测报 系统 设 备遥 测终 端机 SL 223 水 利水 电建 设工 程验收 规程 SL/T 324 水文 数据 库表 结构及 标识 符 SL 381 水 利水 电工 程启 闭机制 造安 装及 验收 规范 SL/T 478 水利 数据 库表 结构及 标识 符编 制总 则 SL 502 水 文测 站代 码编 制导则 SL 588 水利 信息 化项 目验 收 规范 SL 635 水利 水电 工程 单元 工 程施 工质 量验 收评 定标 准-水 工金 属结 构安 装工程 SL/T 701 水利 信息 分类 与编码 总则 SL/T 812 水利 监测 数据 传输规 约 SZY 206 水 资源 监测 数据传 输 规约 T/CIDA 0006 测 控一 体化闸 门 技术 规程 3 术语和 定义 下列术 语和 定义 适用 于本 文件。DB 64/T 19652023 2 测控一 体化 闸门 integrated gate of water measurement and control 集流量 计量、闸 门控 制、供电、实时 监控 和无 线通 信等 功能 于一 体的 轻型 闸门，包括 堰槽 式、箱 涵式和管 涵式 三种 类型。整体式 测控 一体 化闸 门 integral measurement and control integrated gates 闸门和 测流 装置 安装 在同 一位置 的测 控一 体化 闸门，包括 堰槽 式、箱涵 式和管 涵 式三 种类 型。堰槽式 测控 一体 化闸 门 flumegate 通过调 节堰 顶高 度调 节流 量的顶 面溢 流式 整体 式测 控一体 化闸 门。箱涵式 测控 一体 化闸 门 slip-meter 前后贯通 的长方 体测流 设 备与孔口 式闸板 完全融 合 而成，通 过控制 闸板开 度 调节流量 的整体式 测控一体 化闸 门。管涵式 测控 一体 化闸 门 piko-meter 前后贯通 的圆柱 体测流 设 备与孔口 式闸板 完全融 合 而成，通 过控制 闸板开 度 调节流量 的整体 式测控一体 化闸 门。前控后 测集 成模 式 pre-control and post-test integrated mode 闸门和 测流 装置 分开 设置 的测控 模式。闸 门安 装在 闸口，测流 装置（无 喉道 量水槽、巴 歇尔 槽、测流箱、雷达 流量 计、超声 波水位 计等）安 装在 闸后 渠道稳 流段，闸 门开 启与 测流保 持协 调关 系。自动控 制闸 门 automatic control gates 只具备闸 门控 制、供电、实 时 监控 和无 线通 信 等功 能于一 体的 轻型 闸门。测流箱 flow box 用于测 控一 体化 闸门 水量 测量的 设备，通 常由 箱体、连接 法兰 等组 成，测 箱内 安 装测 流传 感器、水位传感 器、信 号处 理等 元器 件，结 构为 矩形 或圆 形。太阳能 供电 系统 solar power system 采用太 阳能 为闸 门提 供电 源的系 统，包括 太阳 能板、蓄电 池、立杆 及附 属设 施。通讯系 统 communication system 测控一 体化 闸门 与远端 控 制系统 进行 信息 传输 的设 备、技 术的 总称，包 括路 由器、网关、通 讯模 块（含通 讯卡）等，以及 完成 信息 传输 过程 的软 件技 术服务。闸门控 制系 统 gate control system 部署在 运行 管理 单位 或云 服务器 端，以计 算机 为基 础的测 控一 体化 闸门 监控 系统，可以 对现 场的 闸门设备 进行 监视 和控 制，以实现 数据 采集、设 备控 制、测量、参 数调 节以 及各 类 信号 报警 等功 能。终端地 址 terminal address 系统中 终端 设备 的地 址编 码，简 称终 端地 址。DB 64/T 19652023 3 水利云 water conservancy cloud 基于自 治区 政务 云的 全自 治区水 利数 据资 源汇 集、存 储、计 算、共享、管 理的 基 础性公 共服 务平 台。水联网 数据 采集 平台 acquisition platform for internet of water data 基于水 利云 的汇 集各 类涉 水感知 终端 数据 采集、网 络传输、远 程控 制的 数据 采集平 台。4 总则 测控一 体化 闸门 工程 设计 应结合 灌区 发展 规划，适 应灌区 灌溉 管理 水平，达 到工程 设计 合理、设 备选型 科学、设 施运 行可 靠、便 于维 护和 管理 的目 标。测控一 体化 闸门 工程 建设 的布局 和布 置应 满足 以下 条件：a)宜布局 于灌 溉条 件完 善、灌溉工 程完 好、运行 管理 机构 健全 的灌 区；b)建设应 满足 灌区 正常 的灌 溉、调 度及 灌区 现代 化管 理要求，便 于维 修管 理；c)测 量 精度 应满足 GB/T 28714 等要 求；d)安全性、稳 定性 应满 足 GB/T 14173 等要 求。测控一 体化闸 门的 选型设 计、安 装调试、验 收和运 行、维 护等除 符合 本文件 规定外，还应符 合国家、行 业和 宁夏 现行 相关 规范标 准。测控一体 化 闸门 数据 应符合 本文 件规定 的数 据格式 及采集 要求，各类 采集设 备数据 应接入 水联 网数据采 集平 台，存储 于水 利云。运行管 理单 位应 为测 控一 体化闸 门数据 中心 提供 运行 监 控主 机、应用 集成、安全 防 护等 基础 服务；水利云 为测控 一体 化闸门 提供云 服务，运行 管理单 位依据 本文件 做好 灌区测 控一体 化闸门 数据 的收集、备份、应用、传 输、共 享及 安 全工 作。新建（改扩建）的 测控一 体化闸 门控制 系统，应采 用具备 远程数 据采 集、实 时监测、在线 升级、边缘分 析等 功能 的云 边端 融合技 术。应采取 可靠 的网 络安 全措施 保 障设 备及 应用 系统 的网 络 安全。5 选型及 设计 测控一 体化 闸门 规划 布局 应遵循 以下 原则：a)应坚持 系统 思维，保 证灌 区上下 游量 测控 设施 选型 和计量 精度 的一 致性；b)应与国 家、自治 区有 关水 利、节 水、区域 农业 发展 规划相 协调，遵 循灌 溉需 求，逐 步缩 小监 测单元；c)应充分 考虑 渠道 进水 口工 况条件、水 流条 件等，一 般应水 流平 顺、断面 规则、渠基 稳固；d)应 综 合灌 区工 程运 行管 理水 平、用户 经济 承受 能力 等因 素，合理 选择 测控 模式，做 到 经济 合理，运行可 靠。测控一 体化 闸门 选型 设计 应遵循 以下 原则：a)测控一 体化 闸门 应满 足灌 区正常 灌溉、调 度及 灌区 管理要 求，便于 正常 维修 管理；其测 量精 度应满足 灌区 量测 水要 求；其安全 性、稳定 性应 满足 现有灌 区闸 门规 范要 求；b)选型应 采用 先进、成 熟、经济适用 的技 术和 设备；优 先 保证 设备 的控制 可靠 性、信号 传输 安全性和抗 干扰 性、测流 的稳 定性；c)对有防 洪要求 或受 防洪影 响的测 控一体 化闸 门，应 合理确 定建筑 物防 洪标准 并考虑 设备满 足排洪流 量要 求；DB 64/T 19652023 4 d)闸门设 计流 量应 根据 控制 面积、灌溉 定额、灌溉 制度等进行 计算，参照 控制 渠道 近 三年 实际运行流量 确定，并按 闸后 渠道 的 过流 能力 校核；e)渠道直 开口、分 水口 优先 选择整 体式 测控 一体 化闸 门；闸 门尺 寸1.2m 时，从经济 性考 虑 不宜选用 箱涵 式测控 一体 化闸 门；渠道 分水 口、直开口 400mm，如有 测流 需求，从经 济性 考虑宜选用 管涵 式测 控一 体化 闸门；f)节制闸、分水 闸起 到调 节上 下游水 位，并 需要 进行 水量 计量的，宜选 用堰 槽式 测控 一体化 闸门；g)支 斗 渠分 水口 及闸 门设 备完 好 的控 制性 水闸 改造，可 采 用前 控后 测集 成模 式，安装 后置 测箱时应合理 计算 局部 水头 损失，收 缩比 不宜 0.8，闸 后渠 道 流量 较大 情况，不宜采 用 测箱 的，可选用雷 达流 量计 等测 流设 备；h)最小计 量单 元以 下新 建、改建或 没有 测流 需求 的渠 道，如 有需 要，可安 装自 动 控制闸 门或 改 造原有闸 门实 现控 制功 能；i)渠道分 水口 淤积 严重、水 流紊乱、年 运行 次数 较少 等情况 下，宜采 用前 控后 测集成 模式；j)渠道分 水口 测控 一体 化闸门 门框 离渠 顶的 高度 在满 足检修 维护 要求 的基 础上 应相对 统一。水工建 筑物 设计 应满 足以 下要求：a)新 建、改建 闸门 水工 建筑物 应 具备 较好 的水力 条件，避免 进水 口泥 沙、杂物淤 积，有利 于测 控一体化 闸门 安装 及使 用；b)闸门建 筑物 进口 翼墙 在干 渠处宜 采用 锥形 墙，在 田 间宜采 用八 字墙，并保 证 进水口 水流 对称；测控一 体化 闸门 安装 胸墙 应尽量 前移，以 减 少 测箱两 侧 淤积，同时 避免 影响渠道正常 行水 和过流；有 条件 的，可结 合 BIM 模 型进 行流 态分 析，优化 进 水口 结构 型式；c)安装测 控一 体化 闸门 时，渠道出 水涵 洞尺 寸不 宜小 于测箱 口径 尺寸，必要 时 在闸后 建设 一定 长度的顺 直段，避 免闸 后尺 寸骤变 及出 水回 流；d)前控后 测集 成模 式中 测流 装置应 安装 在稳 流段，测 流装置 及稳流 段符 合 GB/T 21303 的 规定。附属设 施设 置应 满足 以下 要求：a)应设置 控制 检修 平台，平 台结构 型式 及尺 寸根 据现 场渠堤 宽 度、安 装要 求、检 修 要求、运行 维护要求 等实 际情 况合 理确 定；b)临水栏 杆设 置应 满足 安全 防护和 运行 管理 要求，宜 采用钢 制栏 杆，高度 应1.2m；c)相邻取 水口 距离 较近 时，应共用 太阳 能供 电系 统。6 设备关 键技术 性能 要求 基本要求 6.1.1 测控一 体化 闸门 应具 备以 下基本 功能：a)自动进 行闸 门过 流量测，将 水量 信息 通过 标准 通讯 协议采 集并 连续 传输；b)可根据 设定 的开 度、流量、闸前水 位现 地控 制闸 门，通过计 算机 和通 信网 络系 统远程 控 制启闭闸门及 流量 调节；c)自 动 识别、判断 设备 故障并 按 预置 程序 进行 处理，将 故 障信 息通 过通 讯系 统反 馈 至闸 门控 制系统和控 制中 心，可自 动检 测、故 障诊 断及 预警。6.1.2 测控一 体化 闸门 控制 模式 应具备 以下 功能：a)应具有 开度 控制、流 量控 制两种 控制 模式；堰 槽式 测控一 体化 闸门 应具 有流 量控制、闸 前水 位控制两种 控制 模式；b)应具备 电动、外 接电 池、手动三 种驱 动方式；c)应具备 现地 控制、远 程控 制两种 控制 方式，且 应具 备急停 控制 模式。DB 64/T 19652023 5 6.1.3 测控一 体化 闸门 应急 操作 应符合 下列 要求：a)闸门在 断电 应急 过程 中，应采用临 时电 源启 闭和摇 柄手动 启闭 两种 操作 方式；b)应急操 作中，闸 门启 闭速 度应不 小于 正常 启闭 速度。6.1.4 测控一 体化 闸门 供电 应符 合下列 要求：a)闸门设 备应 为市 电（AC/DC）、外接 电池（太阳 能板+蓄 电 池）等 供电 方式；蓄电 池 优先 选用锂电池，亦可 采用 铅酸 电池；b)干渠闸门 设备 优先 采用 市电，也可 采 用太 阳能+蓄 电池 供 电方 式；田 间取 水口闸门设备 推荐采用太阳 能+蓄 电池 供电 方式，供电 安全 应符 合国 家及 行业相 关安 全要 求；c)采用太 阳能 供电 的测 控一 体化闸 门及 设备，平原 地区 蓄电 量 可按 5 天设 计，山 区 可按 7 天设计；d)计量设 备电 源应 采用 不间 断电源 的供 电方 式。6.1.5 测控一 体化 闸 门防 护与 保护 应 满足 以下 要求：a)电气设 备在 水下 部分 的防 护等级 应 为IP68，在 水上部 分 的防 护等 级应为 IP54；b)设 备 应具 有雷 击浪 涌保 护、过 流保 护、过压 保护、电池 欠 压保 护、闸门 卡滞 保护、机械 限位保护等功 能；c)设备野 外安 装，应具 有防 盗、防 人为 损坏 的防 护结 构；d)设备应 设置 防雷 接地，接 地电阻 应满 足相 关规 范要 求；e)太阳能 立杆 应安 装避 雷针，避雷 针应 将被 保护 设备 覆盖在 其 45 保 护角 之内。6.1.6 测控一 体化 闸门 主要 构件 应满足 以下 要求：a)测流箱、闸 门结 构应 能承 受最大 工作 水压，启 闭力 还应考 虑流 沙淤 积、柴草 淤埋等 外力 作用；b)闸门的 允许 泄漏量 应0.02L/（min m）（密 封长 度），出厂 应进 行泄 漏试 验并 出具试 验报 告；c)测 流 箱超 声波 换能 器布 置应 采 用交 叉错 层布 置方 式，单一 换能 器故 障更 换时，不 应 影响 测流箱的测流 准确 度和 稳定 性。6.1.7 测控一 体化 闸门 使用 寿命 应满足 以下 要求：a)闸门整 体结 构使 用寿 命应 25a；b)电子元 器件、电 气及 太阳 能板、控制 箱、钢丝 绳、链条、减速 机使 用寿 命应 10a；c)闸门橡 胶止 水条 使用 寿 命应 10a；d)蓄电池 使用 寿命：铅 酸电 池应5a，锂 电池 应10a。6.1.8 测控一 体化 闸门 使用 的计 量单位 与语 言应 满足 以下 要求：a)闸门设 备系 统的 所有 计量 单位应 采用 中华 人民 共和 国法定 的公 制计 量单 位；b)闸门设 备使 用的 语言 文字 应为中 文，专用 术语 使用 外文的，应 附有 中文 注释。6.1.9 测控一 体化 闸门 的应 用应 满足以 下条 件：a)应对外 部电 气设 备以 及设 备本身 的电 气结 构具 备一 定的电 磁兼 容性；b)应能适 应灌 区正 常年 份汛 期含沙 水的 影响 及冬 季冻 胀变形 的影 响；c)闸门止 水材 料、电缆、密 封材料、电 子元 器件 等外 漏设施 应考 虑抗 老化 性能；d)应具备 防风 沙、防雨、防雷 电 等性 能，备在 精度、安装、使用 和经 济合 理性 等方面 可做 合 理优化。测流和 控制 的准 确度 6.2.1 流量测 量准 确度 应满 足下 列要求：a)测控一 体化 闸门 在设 计流 量范围 内，测 量准 确度 95%；设 计单 位或 设备 厂家应 提 出设 备安装的进出 水条 件，并提 出不 同安装 条件 对测 量准 确度 的影响；DB 64/T 19652023 6 b)测控一 体化设 备出 厂前 应进 行 测 流精度 测试，并由 市场监 管部门 认定 的第三 方机构 出具测 试报告，测试 报告 为设 备验 收的依 据，使用 单位 查阅 测试报 告合 格后 方可 进场 验收；c)现场安 装后，若建设 或运行 管 理单 位对 准确 度存 在异 议，可委 托具 有相 应检测 资 质的 第三 方机构进行 检定，每 批次 每种 型号（规格）抽 检比 例不 低于 10%，比测方 法参照 附录 A 执 行。6.2.2 水位测 量精 度应 满足 下列 要求：a)内置水 位传 感器 或外 置水 位传感 器，均应 适应 测流 箱安装 与运 行环 境的 要求；b)水位测 量精 度不 应超 过0.5cm，分 辨率 为0.1cm。6.2.3 闸门开 度及 启闭 速度 应满 足下列 要求：a)闸门在 设计 工况 下工 作时 开度偏 差0.1cm；b)闸 门 启闭 速度，5.0cm/min 启 闭速 度（电 动）10.0cm/min，对 启闭 机速 度有更 高 要求 的闸门，应 根据 实际 需求 进行 明确。6.2.4 测控一 体化 闸门 测流 精度 比测要 求详 见 附录 A。7 闸门控 制系 统 数据类别 7.1.1 数据范 围包括 测控 一体化 闸门安 装基础 数据、运行 过程数 据及业 务生 产数据，数据 分类应 符 合以下要 求：a)安装基 础数 据包 括闸 门基 本性能 参数、安 装高 程（绝对高 程及 相对 高程）；b)运行过 程数 据包 括闸 门开 度、闸门状 态、启闭 机状 态、闸 门位移 越限 开关 状态、电机运 行参 数、水位、流量 等各 类参 数，状态信 号与 报警 数据；c)业务生 产数 据包 括用 户信 息及用 水信 息、用水 统计 信息、调度 信息 等；d)各类信 息按 照不 同场 景和 响应等 级分 为主 动上 报、按需智 能上 报和 定时 上报。7.1.2 数据实 时采 集、间隔 上报，采集 频率1min；数据 一般 5min10min 上报 一次；数据 有变 化时，可根据实 际情 况加 报。7.1.3 数据采 集要 求详 见附 录 B。数据传 输 7.2.1 数据传 输通讯 应满 足下 列要求：a)通讯支 持 4G/5G 或其 他适 合的无 线通 讯方 式，并预 留有线 通讯 接口；b)设备应 支持 闸门 远程 操作 和参数 远程 设置，支持 闸 门控制 程序 远程 升级，保 持设备 运行 过程 中通讯系 统稳 定，数据 传输 连续、可 靠；c)设备应 具有 自动 与控 制中 心校时 功能；d)设备应 具有 断线 续传 功能；e)提供设 备与 云端 的上 下行 通道双 向通 信；提供 设备 影子缓 存机 制，与应 用解 耦。7.2.2 灌区一 体化闸 门测 控数据 向水利 云上传 应采 用国产 加密传 输，并 按照 统一设 备认证、统一 权 限和统一 编码 的方 式对 设备 进行管 理，测控 数据 需在 脱敏脱 密后 方可 共 享使 用。7.2.3 在公共 网络 未完 全覆 盖的 边缘区 域，应通过 聚合 通讯 等 方式 提升 或补 齐公 共网 络 的覆 盖能 力。7.2.4 支持16 进制 字节 传输 方式，采用 异步 式传 输数 据格 式，详 见 附录 C、附录 D、附录 E、附录 F、附录G、附录 H。数据管 理 DB 64/T 19652023 7 7.3.1 数据安 全应满 足以 下要 求：a)灌区一 体化 闸门 测控 数据 应满足 等保 级别 要求，涉及 敏感信 息的，应遵 循网 络安 全、数据 安全、信息安 全等 法律 法规；b)测控一 体化闸 门设 备在使 用过程 中产生 的所 有测控 数据和 相关信 息所 有权，应归建 设单位 和运行管 理单 位所有；c)提供设 备认 证机 制，按照 安全传 输层 协议（TLS）标准 进 行传 输；d)应按 中华 人民 共和 国保 密法 规定 签订 保密 协议；在调 试、运行 及维 护的 各环节 中，应严 格执行保 密协 议，保障 数据 安全；e)涉 及 监管、运营、使 用的单 位 应按 照本 文件 承担 相应 的 数据 管理 责任，确保数 据 安全、规范 使用；f)应遵循 数据 最小 化访 问原 则，不 同网 络区 域之 间的 数据共 享应 采取 隔离 措施。7.3.2 数据应用 应满 足以 下要 求：a)应采用 云边 端融 合技 术，具备实 时监 测、数据 远传、在线 升级、边 缘分 析等 功能；b)提 供 设备 生命 周期 管理，可 以 注册、删除 设备；提供 设备 online-offline 变更 通 知服 务，可以实时 获取 设备 状态；提 供设备 权限 管理，设 备基 于权限 与云 端通 信；云端 与设备 端支 持OTA升级，设备 具备 远程 升级 能力，同时 设备 本身 需具 备存储、计 算和 智能 分析 能力。7.3.3 灌区一 体化闸 门测 控上报 数据应 上传至 水利 云存储，设备 厂商不应 擅 自采集、存储 数据，各运行管理 单位、用 水户 通过 水利云 申请 获取 灌区 一体 化闸门 测控 数据。控制系 统 7.4.1 闸门控 制系统 软件 采用统一 开 发、一级 部署、分级 应用的 模式，即在 水利云 部署系 统软件，各使用单 位分级 应用。7.4.2 改（扩）建 闸门 控制 系统 软件、存 量系 统和 数据 应 向水利 云迁 移、整合。7.4.3 测控一 体化闸 门厂 家配套 软件应 采用开 放式 软件，满足本 导则规 定的 网络安 全和集 成要求，产品应附 有源 代码 文档、软 件说明 书及 软件系 统光 盘。8 现场检 测与 后期 维护 技术 支持 现场检 测 8.1.1 测控一 体化 闸门 测流 计量 准确度 现场 检测 应 满足 以下 要 求：a)设备安 装完 成并 通过 进场 验收后，运 行单 位如 发现运 行 参数 异常，可委 托有资 质 的单 位进 行检定。设备 厂家、运行 单位 应 做好原 始记 录与 资料 备案，检 定后 计量 准确 度不 满足 工 程设 计要求或采购 合同 约定 的，应查 找原因；b)设备制 造商提 供的 设备安 装使用 说明书 中应 有设备 使用期 间测量 参数 检定的 方法及 检定后 流量的修 正方法。设 备制造 商应配合 设备 运行 管理单 位定期 对测流 箱的 流量进 行检定 及误差 修订，保 证准 确度 达到 灌溉 计量要 求；c)设 备 安装 后按照 GB/T 21303 规定 的年 限进 行检 定。8.1.2 测控一 体化闸 门及 设备的 验收检 测应按 国家 及地方 现行标 准有关 规定 执行，检测结 果应符 合 设计要求 或设 备采 购合 同约 定，并 作为 验收 资料 归档。检测 项目 包括：a)闸门结 构件 设备 质量 外观 检查；b)保 护 功能（含限 位保 护、过 载 保护）检测、测控 终端（含 数据 采集、数据 显示、远 程诊 断及维护）检 测；c)电池容 量值 和续 航检 测、止水防 水检 测、防锈 检测；DB 64/T 19652023 8 d)启闭速 度和 控制 精度、数 据采集 与传 输、自检 与自 动复位 功能 检测；e)通讯检 测应包 括时效 性、准确性、稳 定性、完 整性 以及现 场故 障模 拟与 恢复 等内容；f)设备运 行后 台及 稳定 性、功能检测。后期维 护技 术支 持 8.2.1 质保期 内设备 自身 出现缺 陷或产 品质量 出现 问题，应由设 备制造 商免 费维护 或更换，并承 担 相应的经 济损 失。8.2.2 质保期 过后，设备 制造商 应为设 备运行 提供 长期技 术服务，包括 技术 支持、硬件升 级、软 件 升级、备 品备 件供 应、故障 的快速 响应 及相 关人 员技 术咨询 等。9 安装及 验收 设备安 装 9.1.1 测控一 体化闸 门设 备安装 包括闸 门本体（含 测箱）、太阳 能供电 系统 和接地 系统、控制中 心 设备、护 栏等 辅助 设施 的安 装及调 试，安装 及调 试应 符合SL635 和设 备安 装使 用说明 书相 关要 求。9.1.2 测控一 体化闸 门宜 采用非 预埋方 式安装，通 过膨胀 螺栓或 预埋件 将测 控一体 化闸门 贴面固 定 在闸 门 建筑 物墙 上；安装 前，应 检查 水工 部分 是否 符合 设 计要 求。设计 无特 殊要 求 时，水工 部分 闸门建 筑物平整度 应为5mm，孔 口底 部 应 至 少高 于进 水八 字口 底部 150mm，闸 门两 侧宜 预留 300mm。9.1.3 各安装 结合 面应 采用 防水 胶、止 水橡 胶等，保 证接 触良好，不 泄漏。9.1.4 设备安 装后，应结合 安全 生产管 理及标 准化 要求，在测控 一体化 闸门 工程管 护范围 内设立 工 程信息、管 理责 任、工 程保 护 等标识 标牌，对危 及闸 门 设施和 人身 安全 的部 位，应配置 安全 标志、警示 牌、防护装 置等 必要 的安 全防 护设施。9.1.5 安装过 程质 量评 定参 照有 关标准 和规 范执 行。验收 9.2.1 测控一 体化 闸门 的验 收包 括设备 进场 验收、安 装过 程验收 和控制 系统 软件 验收。9.2.2 设备进 场验 收按 照合 同要 求及相 关规 范进 行验 收，验收合 格后 方可 安装。9.2.3 设备安 装验收 按照 SL 223 与 SL 588 的 有关 规定 执行。9.2.4 控制系 统软 件验 收应 按照 有关标 准或 规范 执行。10 运行及 维护 运行管 理 10.1.1 应落 实测 控一 体化 闸门 管护 主 体责 任，按 照国 家灌区 标 准化、规范 化管 理要求，健 全运 行管 护机制，统一 编号 登记 造册，规范 运行 管理。10.1.2 应结合 标准 化灌 区建 设要 求和工 程运 行管 理服 务需 要，编 制测 控一 体化 闸门 设备操 作规 程、运行管理 制度，建 立绩 效考 核评价 体系。10.1.3 应定期 组织 开展 测控 一体 化闸门 设备 运行 管理、维 修养护 培训。首 次上 岗的 灌区管 理人 员应 进行岗前 培训并 经考 核合格 后上岗。岗前 培训 内容应 包括行 为规范、操 作规程、维护 规程、故障（隐患）处理（预案）等。10.1.4 应定期组织 对测控一 体化 闸门设备进 行安全检 查和 等级评定，发现设施 设备 存在缺陷和 隐患时，及 时消 除缺 陷和 隐患，保证 工程 安全。DB 64/T 19652023 9 巡视及 检查 10.2.1 灌期前 检查 应符 合以 下要 求：a)检查时 间：操作 人员 应在 行水前 一周 完成 相应 的运 行前检 查,检 查内 容包 括测控 一 体化 闸门主体外观、控 制部 分、连接 状态、设备 试操 作以 及相 关联水工 建筑 物、运行 环境；b)设备外 观：查看 闸框、闸 板、控 制柜、太 阳能 供电 部分外 观有 无损 坏，发现 损坏应 按故 障处 理流程处 理传 动部 分：查看 钢丝绳、链 条是 否有 松动、断裂、脱 落现 象；c)控制部 分：打开 控制 柜，查看液 晶屏 显示 界面 有无 报警，数据 显示 是否 正常；d)连接状 态：通过 远程 控制 界面查 看设 备连 接状 态，如有掉 线情 况应 按故 障处 理流程 处理；e)参数校 核：调度 室通 过控 制界面 查看 设备 闸位 等参 数，并 对水 位与 流量 数据 对零，如有 与现 场不符情 况应 按故 障处 理流 程处理；f)控制功 能检 测：分别 用远 程操作、现 地操 作试 操作，一旦 发现 闸门 不动 作、闸位错 误、连接状态 异 常、设备 报警 等异 常情 况 应按 故障 处理 流程 处理,按照 要求 检查 完成 后需填 写 检查 记录 表，并签字 保存；g)水工建 筑：对测 控一 体化 闸门相 关水 工建 筑检 查，查看水 工建 筑与 闸门 接触 部位有 无破 裂、穿孔，如 有发 现及 时修 补，以防漏 水；h)淤积情 况：查看 闸前 淤积 情况，检查 测水 箱内 部传 感器是 否被 淤积 杂物 覆盖，如有 发现 需清 理测水箱 内部 淤积；清 理测 水箱上 部淤 积。10.2.2 运行期 巡检 应符 合以 下要 求：a)一般结 合渠 道巡 检同 步进 行，正常 情况 下非 行水 期每 周至少 巡护 一次，特殊 天气 情况（如 雷雨、山洪、大风、地 震等）酌 情增加 次数；b)设 备 外观：查看 可见 部分闸 框、闸板、控制 柜、太阳 能 供电 部分 外观 有无 损坏，传 动部 分：查看钢丝 绳、链条 是否 有松 动、断 裂、脱落 现象；c)进水口：检 查闸 口是 否有 树枝、木头、大 型杂 物卡 住以及 杂草、垃 圾等 淤积，如有 发现 需及 时清理；d)水工建 筑：查看 水工 建筑 与闸门 接触 部位 有无 破裂、穿孔，如 有发 现及 时修 补，以 防漏 水。10.2.3 控制室 日常 检查 应符 合以 下要求：a)连接状 态：定期 通过 控制 界面查 看设 备远 程信 号连 接是否 正常；b)设备信 息：定期 通过 控制 界面查 看设 备闸 位、水位 等参数 有无 异常，与 运行 计划是 否一 致；c)视频监 控系 统：定期 检查 画面是 否清 晰流 畅，监视 过程中 有无 卡顿、模 糊、延时现 象；d)故障报 警：随时 检查 监控 画面是 否有 故障 报警；e)附 属 设施：定 期检查 UPS、网络 设备、服 务器、打 印机等。10.2.4 停水期 管理 应符 合以 下要 求：a)冬 季 巡视 检查 一般 情况 下不 允 许操 作设 备运 行，若有 特 殊情 况需 要操 作设 备动 作，需提 前做除冰、清 淤以 及影 响设 备安 全方面 的处 理；b)结合渠 道巡 检进 行日 常设 备及建 筑物 检查，防 止设 备冻 胀破 坏；c)防止闲 杂人 员燃 烧测 箱附 近杂草 而引 发火 灾以 及人 为损坏 传感 设备。维护管 理 10.3.1 日常检 查与 维护 应满 足以 下要求：a)运行管 理单 位应 按要 求开 展测控 一体 化闸 门日 常检 查和维 护，确保 其运 行处 于最佳 工作 状态；b)在日常 维护 中发 现任 何部 件损坏 或失 灵，应及 时修 理或更 换；DB 64/T 19652023 10 c)每个灌 季前 应对 闸门 进行 全面检 查和 维护，同时 应对 建 筑工 程存 在的 如淤 积、冻 胀破 坏、杂 物堆积等 问题 及时 进行 处理；d)日常检 查和 维护 应做 好记 录，并 定期 分析 日常 检查、运行 维护 等技 术资 料。10.3.2 控制台 及传 感器 维护 应满 足以下 要 求：a)检查控 制台 应无 损坏，无 锈蚀，无昆 虫粘 附，零件 牢固，外壳 启闭 灵活，密 封性能 良好；b)检查液 晶显 示器 屏幕 应正 常显示 所有 文字，键 盘上 所有按 键工 作正 常；c)每 个 灌季 行水 前应 对水 位传 感 器和 开度 传感 器进 行清 洁，发现 传感 器有 故障时，应 及时 更换；d)冬灌结 束后，应将 传感 器 中的水 分排出，保持 无水状 态，避免 形成 冰冻，影响 传 感器 的正 常使用。10.3.3 门体维 护要 求检 查门 体表 面应无 凹陷、锈 蚀、变形 或其他 损坏；检 查闸 门表 层板应 无分 层、开裂现象，能否 正常 开启。10.3.4 太阳能 供电 装置 维护 应满 足以下 要 求：a)检测太 阳能 板应 无损 坏，朝向正 确，防 鸟刺 完整 无损；b)检查周 围环 境，太阳 能板 上应无 遮挡 物，如因 树枝 等遮挡 物影 响太 阳能 板的 正常使 用，应在 现场对太 阳能 利用 率做 进一 步分析，在 必要 时应 去除 遮挡物；c)每 年 应至 少清 洁太 阳能板1 次；d)定期检 查蓄 电池，发 现漏 液、破 裂、鼓包、电 极腐 蚀等现 象，应 及时 更换。10.3.5 数据的 备份 及维 护应 满足 以下要 求：a)操作人 员应 在接 到运 行管 理单位 调度 人员 下达 的书 面或其 他文 字形 式的 信息（如 短信、网 络通讯等）指令 后方 可进 行有 关操作，并 应做 好记 录（指令记 录表）；b)现场及 服务 器终 端禁 止连 接非运 行管 理单 位指 定的 任何存 储设 备；c)运 行 数据 每周 应至 少备份1 次。10.3.6 其他维 护要 求 a)应按有 关规 定和 产品 使用 说明书 要求，定 期对 仪器、仪表等 进行 检定 或校 准，保证数 据精 准；b)应加强 网络 安全 管理，专 人负责 定期 对运 行数 据进 行下载、拷贝、存 储，现场 及服务 器终 端 不可连
