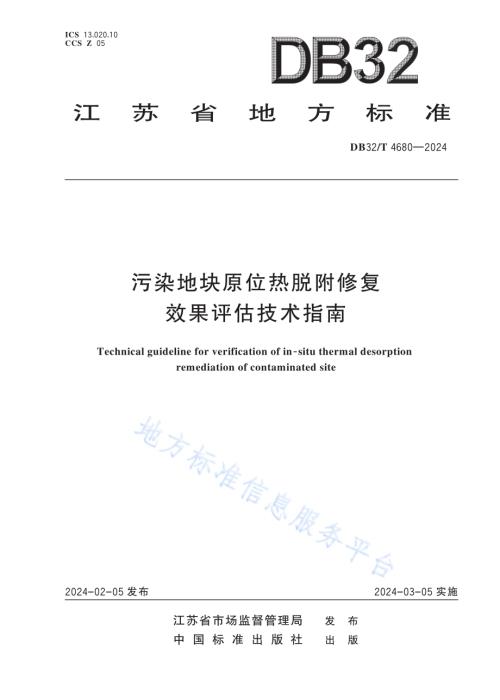

!7,江苏省市场监督管理局 发布中 国 标 准 出 版 社 出版污染地块原位热脱附修复效果评估技术指南Technical guideline for verification of insitu thermal desorption remediation of contaminated site2 0 2 4-0 2-0 5 发布 2 0 2 4-0 3-0 5 实施CCS Z 0 5DB 3 2/T 4 6 8 0 2 0 2 4ICS 1 3.0 2 0.1 0DB 3 2/T 4 6 8 0 2 0 2 4前 言 1 范 围 12 规 范 性 引 用 文 件 13 术 语 和 定 义 14 工 作 程 序 25 地 块 概 念 模 型 更 新 36 工 作 方 案 制 定 37 现 场 采 样 48 实 验 室 检 测 69 修 复 效 果 评 估 与 后 期 环 境 监 管 建 议 710 修 复 效 果 评 估 报 告 编 制 7目 次DB 3 2/T 4 6 8 0 2 0 2 4前 言本 文 件 按 照 GB/T 1.12020 标 准 化 工 作 导 则 第 1 部 分：标 准 化 文 件 的 结 构 和 起 草 规 则 的 规 定起 草。请 注 意 本 文 件 的 某 些 内 容 可 能 涉 及 专 利。本 文 件 的 发 布 机 构 不 承 担 识 别 专 利 的 责 任。本 文 件 由 江 苏 省 土 壤 修 复 标 准 化 技 术 委 员 会 提 出 并 归 口。本 文 件 起 草 单 位：中 国 科 学 院 南 京 土 壤 研 究 所、南 京 城 建 土 地 整 理 开 发 有 限 公 司、江 苏 润 环 环 境 科 技有 限 公 司、北 京 建 工 环 境 修 复 股 份 有 限 公 司、江 苏 大 地 益 源 环 境 修 复 有 限 公 司、洁 易 奥 环 境 修 复（江 苏）有限 公 司。本 文 件 主 要 起 草 人：宋 静、唐 伟、姜 祖 明、余 海 波、周 文 军、谈 晶、王 巍、何 从 亮、杨 雁 明、王 海 涛、孙 哲、吴 鹏、彭 超、谢 炳 坤、翁 群 强、侯 卫 龙、陈 晓 松、曾 俊。DB 3 2/T 4 6 8 0 2 0 2 4污染地块原位热脱附修复效果评估技术指南1 范围本 文 件 规 定 了 污 染 地 块 原 位 热 脱 附 修 复 效 果 评 估 的 工 作 程 序、地 块 概 念 模 型 更 新、工 作 方 案 制 定、现场 采 样、实 验 室 检 测、修 复 效 果 评 估 与 后 期 环 境 监 管 建 议 和 修 复 效 果 评 估 报 告 编 制。本 文 件 适 用 于 采 用 原 位 热 传 导 加 热 或 电 阻 加 热 修 复 技 术 的 污 染 土 壤 及 地 下 水 修 复 效 果 评 估。2 规范性引用文件下 列 文 件 中 的 内 容 通 过 文 中 的 规 范 性 引 用 而 构 成 本 文 件 必 不 可 少 的 条 款。其 中，注 日 期 的 引 用 文件，仅 该 日 期 对 应 的 版 本 适 用 于 本 文 件；不 注 日 期 的 引 用 文 件，其 最 新 版 本（包 括 所 有 的 修 改 单）适 用 于 本文 件。GB 36600 土 壤 环 境 质 量 建 设 用 地 土 壤 污 染 风 险 管 控 标 准（试 行）HJ 25.1 建 设 用 地 土 壤 污 染 状 况 调 查 技 术 导 则HJ 25.2 建 设 用 地 土 壤 污 染 风 险 管 控 和 修 复 监 测 技 术 导 则HJ 25.5 污 染 地 块 风 险 管 控 与 土 壤 修 复 效 果 评 估 技 术 导 则（试 行）HJ 25.6 污 染 地 块 地 下 水 修 复 和 风 险 管 控 技 术 导 则HJ 164 地 下 水 环 境 监 测 技 术 规 范HJ/T 166 土 壤 环 境 监 测 技 术 规 范HJ 1019 地 块 土 壤 和 地 下 水 中 挥 发 性 有 机 物 采 样 技 术 导 则HJ 1165 污 染 土 壤 修 复 工 程 技 术 规 范 原 位 热 脱 附DB32/T 4604 污 染 地 块 风 险 管 控 和 修 复 后 期 管 理 技 术 导 则3 术语和定义下 列 术 语 和 定 义 适 用 于 本 文 件。3.1 原位热脱附 insitu thermal desorption向 地 下 输 入 热 能，加 热 土 壤、地 下 水，改 变 目 标 污 染 物 的 饱 和 蒸 气 压 及 溶 解 度，促 进 污 染 物 挥 发 或 溶解，并 通 过 土 壤 气 相 抽 提 或 多 相 抽 提 实 现 对 目 标 污 染 物 去 除 的 处 理 过 程。注：包 括 热 传 导 加 热、电 阻 加 热 及 蒸 汽 强 化 抽 提 等。来 源：HJ 11652021，3.1，有 修 改3.2 热传导加热 thermal conductive heating热 量 通 过 传 导 的 方 式 由 热 源 传 递 到 污 染 区 域 从 而 加 热 土 壤 和 地 下 水 的 处 理 过 程。可 以 通 过 电 能 直接 加 热 的 方 式 对 加 热 井 进 行 加 热，也 可 以 通 过 燃 气 等 能 源 产 生 的 高 温 热 烟 气 等 介 质 对 加 热 井 进 行 加 热。来 源：HJ 11652021，3.21DB 3 2/T 4 6 8 0 2 0 2 43.3 电阻加热 electrical resistance heating将 电 流 通 过 污 染 区 域，通 过 电 流 的 热 效 应 加 热 土 壤 和 地 下 水 的 处 理 过 程。注：也 称 为 电 流 加 热。来 源：HJ 11652021，3.3，有 修 改3.4 修复效果评估 remediation verification通 过 资 料 回 顾 与 现 场 踏 勘、布 点 采 样 与 实 验 室 检 测，综 合 评 估 地 块 土 壤 和 地 下 水 修 复 是 否 达 到 规 定要 求 或 地 块 风 险 是 否 达 到 可 接 受 水 平。3.5 热采样 sampling during heating原 位 热 脱 附 修 复 区 域 内 温 度 在 不 降 至 常 温 即 开 展 土 壤 或 地 下 水 修 复 效 果 评 估 采 样 工 作，采 用 耐 高 温可 密 封 取 样 工 具 采 集 土 壤 或 地 下 水 样 品，采 用 冰 浴 等 降 温 措 施 降 至 常 温 后 采 集 送 检 样 品。4 工作程序修 复 效 果 评 估 工 作 程 序 如 图 1 所 示。图 1修复效果评估工作程序2DB 3 2/T 4 6 8 0 2 0 2 45 地块概念模型更新通 过 资 料 回 顾、现 场 踏 勘、人 员 访 谈，掌 握 原 位 热 脱 附 修 复 工 程 整 体 运 行 的 情 况，如 温 控 记 录、过 程 监测 记 录、设 施 运 行 与 维 修 记 录 等。结 合 地 块 修 复 前 后 水 文 地 质 条 件 的 变 化 情 况、污 染 物 空 间 分 布、原 位 热脱 附 修 复 技 术 特 点、修 复 设 施 布 局 等，对 地 块 概 念 模 型 进 行 更 新，完 善 地 块 修 复 实 施 后 的 概 念 模 型。地 块概 念 模 型 所 需 包 含 的 信 息 按 照 HJ 25.5 的 规 定 执 行。6 工作方案制定6.1 评估范围和对象修 复 效 果 评 估 的 范 围 为 采 用 原 位 热 脱 附 修 复 的 区 域 和 潜 在 二 次 污 染 区 域，效 果 评 估 的 对 象 包 括 评 估范 围 内 的 土 壤 和 地 下 水。6.2 评估启动条件原 位 热 脱 附 修 复 工 程 修 复 效 果 评 估 工 作 开 展 宜 满 足 以 下 条 件：a）原 位 热 脱 附 设 备 持 续 运 行 到 进 入 冷 凝 系 统 之 前 的 抽 提 气 及 冷 凝 液 中 目 标 污 染 物 浓 度 呈 下 降 趋势 并 趋 于 稳 定；b）加 热 设 备 停 止 运 行 后 采 集 的 土 壤 和 地 下 水 修 复 效 果 评 估 自 检 样 品 合 格。6.3 土壤采样点位布设6.3.1 原位热脱附区域土壤布点要求6.3.1.1 建 议 对 采 用 热 传 导 加 热 的 原 位 热 脱 附 修 复 区 域 土 壤 采 用 专 业 判 断 布 点 法，对 采 用 电 阻 加 热 的 原位 热 脱 附 修 复 区 域 土 壤 采 用 网 格 布 点 法。采 样 点 布 设 数 量 见 表 1。6.3.1.2 根 据 土 壤 污 染 物 空 间 分 布、土 壤 理 化 性 质、热 传 导 或 电 阻 加 热 影 响 半 径，在 修 复 薄 弱 区 域 布 点，包 括 但 不 限 于：高 浓 度 污 染 物 聚 集 区（如 保 温 层 底 部）、温 度 相 对 较 低 位 置（如 燃 气 加 热 井 底 部）、相 邻 加 热井 中 间 位 置、加 热 井 和 抽 提 井 的 远 端、修 复 区 域 水 平 及 垂 直 边 界 等。必 要 时，在 表 1 规 定 的 数 量 基 础 上 适当 增 加 采 样 点 位 数 量。6.3.1.3 原 位 热 脱 附 区 域 土 壤 垂 直 方 向 上 采 样 深 度 建 议 扣 除 地 表 非 土 壤 硬 化 层 厚 度，并 大 于 该 地 块 最 大修 复 深 度，建 议 最 大 采 样 深 度 为 地 块 修 复 最 大 深 度 向 下 不 少 于 0.5 m，具 体 深 度 根 据 现 场 情 况 进 行 调 整。6.3.1.4 原 则 上 宜 采 集 0 m0.5 m 表 层 土 壤 样 品，0.5 m 以 下 垂 向 采 样 间 隔 不 超 过 2 m，不 同 性 质 土 层 至少 采 集 一 个 土 壤 样 品。6.3.1.5 宜 在 加 热 温 度 相 对 较 低 的 土 层 及 前 期 调 查 阶 段 发 现 污 染 物 浓 度 较 高 的 土 层 增 加 采 样 点 位。表 1土壤原位热脱附修复推荐最少采样点数量要求x100100 x1 0001 000 x1 5001 500 x2 5003 个4 个5 个6 个5 个6 个7 个8 个热 脱 附 区 域 面 积 xm2热 脱 附 区 域 内 部 土 壤采 样 点 数 量热 脱 附 区 域 边 界 土 壤采 样 点 数 量3DB 3 2/T 4 6 8 0 2 0 2 4x2 500网 格 大 小 不 超 过20 m20 m采 样 间 隔 不 超 过 40 m表 1土壤原位热脱附修复推荐最少采样点数量要求（续）热 脱 附 区 域 面 积 xm2热 脱 附 区 域 内 部 土 壤采 样 点 数 量热 脱 附 区 域 边 界 土 壤采 样 点 数 量6.3.2 潜在二次污染区域土壤布点要求6.3.2.1 潜 在 二 次 污 染 区 域 包 括：原 位 热 脱 附 修 复 过 程 中 污 染 物 迁 移 涉 及 的 区 域（如 修 复 区 域 外 围）、修复 设 施 所 在 区、固 体 废 物 或 危 险 废 物 堆 存 区、运 输 车 辆 临 时 道 路、土 壤 暂 存 区、废 水 暂 存 处 理 区、其 他 可 能的 二 次 污 染 区 域。6.3.2.2 潜 在 二 次 污 染 区 域 土 壤 宜 在 原 位 热 脱 附 修 复 工 程 设 备 拆 除 完 成 后 进 行 采 样。可 根 据 工 程 进 度对 潜 在 二 次 污 染 区 域 进 行 分 批 次 采 样。6.3.2.3 根 据 需 要，可 在 修 复 工 程 实 施 前 对 潜 在 二 次 污 染 区 土 壤 进 行 采 样 检 测，检 测 数 据 与 修 复 工 程 完成 后 的 数 据 进 行 对 比，进 一 步 明 确 修 复 工 程 对 潜 在 二 次 污 染 区 的 影 响。6.3.2.4 潜 在 二 次 污 染 区 域 土 壤 原 则 上 根 据 修 复 设 施 设 置 布 局、潜 在 二 次 污 染 来 源 等 资 料 进 行 判 断 布点，也 可 采 用 系 统 布 点 法 设 置 采 样 点，采 样 点 数 量 参 照 表 1。6.4 地下水采样点位布设6.4.1 采 用 热 传 导 加 热 时，主 要 在 修 复 区 阻 隔 设 施 外 围 布 设 地 下 水 监 测 井。当 修 复 区 内 部 存 在 地 下 水 时需 要 采 集 地 下 水 进 行 检 测。6.4.2 采 用 电 阻 加 热 时，需 要 在 修 复 区 域 内 和 修 复 区 域 上、下 游 布 置 地 下 水 监 测 井，地 下 水 监 测 井 宜 采 用耐 高 温 材 质。在 不 影 响 原 位 热 脱 附 设 备 运 行 和 安 全 的 前 提 下，热 修 复 过 程 中 可 根 据 监 测 需 求 进 行 调 整 或补 充 地 下 水 监 测 井。6.4.3 在 满 足 地 下 水 采 样 的 要 求 下，可 使 用 原 位 热 脱 附 修 复 区 域 内 的 抽 提 井 作 为 地 下 水 监 测 井，原 抽 提井 的 使 用 数 量 不 应 超 过 效 果 评 估 总 监 测 井 数 的 60%。6.4.4 地 下 水 监 测 井 建 设 要 求、布 点 数 量 与 位 置、采 样 持 续 时 间 和 频 次、检 测 指 标 等 建 议 按 照 HJ 25.2、HJ 25.6、HJ 164、HJ 1019、HJ 1165 的 规 定 执 行。7 现场采样7.1 安全保障措施7.1.1 土 壤 钻 探 点 位 及 作 业 区 域 设 置 围 挡 与 安 全 警 示 标 识，围 挡 和 安 全 警 示 标 识 的 材 质 应 符 合 防 火 阻 燃要 求。7.1.2 采 样 前 停 止 原 位 热 修 复 加 热 系 统 的 运 行，在 采 样 过 程 中 利 用 原 位 热 修 复 的 真 空 抽 提 系 统 控 制 钻 探点 位 附 近 土 壤 维 持 在 微 负 压 状 态，或 者 抽 提 系 统 持 续 运 行 到 无 蒸 汽 产 生。7.1.3 进 场 采 样 前 需 切 断 加 热 区 域 内 的 电、火 和 气，保 证 采 样 作 业 人 员 和 采 样 设 备 安 全。7.1.4 利 用 便 携 仪 器 检 测 钻 探 环 境 中 有 机 物 气 体 浓 度 并 及 时 响 应，必 要 时 停 止 钻 探。7.1.5 地 下 水 热 采 样 监 测 井 设 置 钢 制 井 盖，井 头 保 持 气 体 流 通，防 止 开 盖 后 压 力 骤 降 发 生 闪 蒸。7.1.6 采 样 作 业 人 员 应 全 程 佩 戴 耐 高 温 个 人 防 护 用 品，需 穿 戴 耐 高 温 防 烫 手 套、防 护 服、绝 缘 鞋，以 及 佩戴 和 防 毒 面 具 等。4DB 3 2/T 4 6 8 0 2 0 2 47.1.7 建 议 采 样 作 业 人 员 根 据 修 复 效 果 评 估 采 样 作 业 时 长 进 行 轮 换。7.2 土壤样品采集7.2.1 原位热脱附修复区域土壤采集原 位 热 脱 附 修 复 区 域 土 壤 采 集 要 求 如 下。a）土 壤 原 位 热 脱 附 修 复 区 域 土 壤 样 品 采 集 可 采 用 热 采 样 方 式 进 行。b）宜 使 用 具 有 良 好 密 封 性 的 钢 制 土 壤 采 样 管，在 高 温 样 品 取 出 后 对 钢 制 土 壤 采 样 管 迅 速 进 行 密封。在 采 样 前，需 要 对 钢 制 土 壤 取 样 管 进 行 密 封 性 实 验，验 证 其 密 封 性。在 钻 探 过 程 需 要 使 用耐 高 温 的 钢 制 套 管。采 样 完 成 后，通 过 冰 浴 等 冷 却 方 式 将 钢 制 取 样 管 快 速 冷 却 至 常 温 后 再 按照 HJ/T 166 的 要 求 采 集 土 壤 送 检 样 品。c）土 壤 原 位 热 脱 附 修 复 区 域 土 壤 样 品 热 采 样 操 作 流 程 如 图 2 所 示。图 2土壤原位热脱附修复区域土壤样品热采样操作流程7.2.2 潜在二次污染区域土壤采集潜 在 二 次 污 染 区 域 采 样 深 度 宜 扣 除 地 表 非 土 壤 硬 化 层 厚 度，建 议 采 集 0 m0.5 m 表 层 土 壤 样 品，如发 现 潜 在 二 次 污 染 区 有 遗 留 污 染 痕 迹，需 开 展 深 层 采 样。5DB 3 2/T 4 6 8 0 2 0 2 47.3 地下水样品采集7.3.1 地 下 水 样 品 采 集 前 需 要 取 消 所 有 影 响 地 下 水 状 态 的 临 时 性 措 施，并 且 地 下 水 处 于 稳 定 状 态。7.3.2 当 原 位 热 脱 附 修 复 区 域 在 修 复 完 成 后 存 在 地 下 水 时，宜 按 照 地 下 水 热 采 样 流 程 对 修 复 区 域 内 地 下水 进 行 采 样，修 复 效 果 评 估 阶 段 建 议 至 少 包 含 一 次 环 境 温 度 采 样。7.3.3 地 下 水 采 样 时，地 下 水 监 测 井 内 无 明 显 蒸 汽 外 溢。7.3.4 进 行 地 下 水 热 采 样 时，在 采 样 过 程 中 需 保 持 地 下 水 监 测 井 的 密 封 以 防 止 水 蒸 气 和 污 染 物 蒸 气 逸出，地 下 水 采 样 设 备 的 受 热 部 分 宜 使 用 耐 高 温、耐 腐 蚀 材 质，输 水 管 线 与 潜 水 泵 及 置 于 冰 水 冷 却 桶 中 的 不锈 钢 换 热 盘 管 连 接，从 不 锈 钢 换 热 盘 管 的 出 水 管 出 口 处 直 接 采 集 水 样。不 锈 钢 换 热 盘 管 长 度 以 出 水 温 度不 超 过 环 境 温 度 为 宜。原 位 热 脱 附 区 域 内 地 下 水 热 采 样 装 置 示 意 图 如 图 3 所 示。图 3原位热脱附区域内地下水热采样装置示意图7.3.5 采 样 前 的 洗 井 建 议 按 照 HJ 164 的 要 求 选 择 合 适 的 洗 井 工 具 及 洗 井 流 速。地 下 水 样 品 的 采 集、保存 与 流 转 建 议 按 照 HJ 164、HJ 25.2、HJ 1019、HJ 1165 的 要 求 执 行，并 填 写 地 下 水 样 品 信 息 表。7.4 采样质量保证和质量控制现 场 采 样 质 量 保 证 和 质 量 控 制 措 施 按 照 HJ 25.1、HJ 25.2 和 HJ 1019 等 要 求 执 行。填 写 钻 孔 记 录 表并 留 存 采 样 过 程 中 的 影 像 资 料，作 为 修 复 效 果 评 估 工 作 成 果 的 附 件。7.5 采样过程中二次污染防治措施7.5.1 每 个 采 样 点 钻 探 结 束 后，建 议 将 所 有 剩 余 的 废 弃 土 装 入 垃 圾 袋 内，统 一 运 往 指 定 地 点 储 存，洗 井 产生 的 废 水 同 样 需 要 用 塑 料 桶 进 行 收 集，不 应 任 意 排 放，防 止 造 成 二 次 污 染。7.5.2 采 样 完 成 后，每 个 钻 孔 宜 采 用 无 污 染 土 料 进 行 回 填，必 要 时，需 进 行 地 面 恢 复。8 实验室检测8.1 检测指标与方法实 验 室 检 测 指 标 按 照 HJ 25.5 和 修 复 技 术 方 案 确 定，实 验 室 检 测 过 程 选 用 的 方 法 检 出 限 应 低 于 对 应的 污 染 物 修 复 目 标 值。由 具 备 检 测 资 质 的 实 验 室 提 供 有 效 检 测 报 告，作 为 效 果 评 估 工 作 成 果 附 件。6DB 3 2/T 4 6 8 0 2 0 2 48.2 分析质量保证与质量控制实 验 室 分 析 质 量 保 证 和 质 量 控 制 按 照 HJ 164、HJ/T 166 等 要 求 执 行。9 修复效果评估与后期环境监管建议9.1 修复效果评估方法将 土 壤 或 地 下 水 样 品 的 检 测 数 据 与 修 复 目 标 值 对 比，判 定 是 否 达 到 修 复 目 标 要 求。土 壤 样 品 修 复 效果 评 估 方 法 按 照 HJ 25.5 的 要 求 执 行；地 下 水 样 品 修 复 效 果 评 估 方 法 按 照 HJ 25.6 的 要 求 执 行。9.2 后期环境监管建议对 于 修 复 后 土 壤 中 污 染 物 浓 度 未 达 到 GB 36600 第 一 类 用 地 筛 选 值 的 地 块 宜 提 出 后 期 环 境 监 管 建议，后 期 环 境 监 管 的 方 式 一 般 包 括 长 期 环 境 监 测 与 制 度 控 制，两 种 方 式 可 结 合 使 用。相 关 要 求 按 照HJ 25.5、DB32/T 4604 的 规 定 执 行。1 0 修复效果评估报告编制修 复 效 果 评 估 报 告 宜 全 面 真 实 地 反 映 污 染 地 块 原 位 热 脱 附 治 理 修 复 工 程 效 果，按 照 效 果 评 估 的 程 序对 污 染 地 块 治 理 修 复 工 程 是 否 达 到 修 复 目 标 给 出 结 论，并 根 据 效 果 评 估 的 结 果，对 该 地 块 后 续 的 安 全 利用 或 风 险 管 理 提 出 建 议。修 复 效 果 评 估 报 告 的 格 式 参 考 HJ 25.5。7
