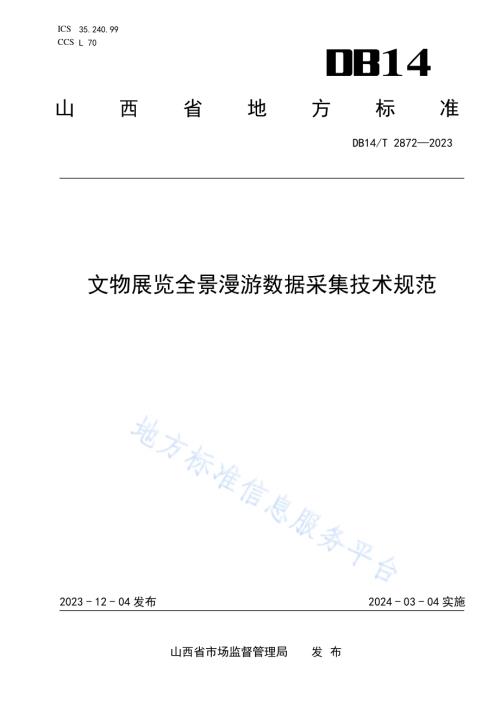

ICS 35.240.99 CCS L 70 14 山西省地方标准 DB14/T 2872 2023 文物展览 全景漫游 数据采集 技术规范 2023-12-04 发布 2024-03-04 实施 山西省市 场监督 管 理局 发 布 DB14/T 2872 2023 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 总 体要 求.1 5 数 据采 集.2 6 制 作规 范.3 7 质 量要 求.3 DB14/T 2872 2023 II 前 言 本文件 按照GB/T 1.1 2020 标 准化 工作 导则 第1 部分：标准 化文 件的 结构 和起草 规则 的 规 定起草。请注意 本文 件的 某些 内容 可能涉 及专 利。本文 件的 发布机 构不 承担 识别 专利 的责任。本文件 由山 西省 文物 局提 出并监 督实 施。本文件 由山 西省 文物 保护 标准化 技术 委员 会（SXS/TC 03）归口。本文件 起草 单位：云 冈研 究院、山西 云冈 数字 科技 有限公 司。本文件 主要 起草 人：周宇 超、潘 鹏、陈洪 萍、王家 鑫、杜 强、何勇、宁 波、闫宏彬、赵 晓丹、梁 国兴、王 娜。DB14/T 2872 2023 1 文物 展览 全景漫游 数据采 集技术规 范 1 范围 本文件 规定 了文 物展 览全 景漫游 采集 的总 体要 求、数据采 集、制作 技术 及质 量要求。本文件 适用 于文 物展 览全 景漫游 制作。2 规范性 引用 文件 下列文 件中 的内 容通 过文 中的规 范性 引用 而构 成本 文件必 不可 少的 条款。其 中，注日 期的 引用 文件，仅该日 期对 应的 版本 适用 于本文 件；不注 日期 的引 用文件，其 最新 版本（包 括所有 的修 改单）适 用 于 本文件。GB/T 16571 博 物馆 和文 物保护 单位 安全 防范 系统 要求 3 术语和 定义 下列术 语和 定义 适用 于本 文件。全景图 panorama 从空间 中的 单个 点捕 获360 180 完整 场景 的图 像。球形图 the spherical graph 由多张 图拼 接成 一张 宽高 比为2:1 的 图像 以极 轴图 方 式展现 的效 果。热点 flash point 全景漫 游常 用的 交互 方式，在全 景漫 游中 可增 加图 标按钮 元素，图 标按 钮用 于场景 切换 或关 联 超 链接、图 片、文本、音 频、视频、三维 模型、环 境等，浏览 者可 点击 图标 按钮 浏览相 关内 容，以 获 得 更 多信息。直方图 histogram 图像中 每个 亮度 级别 的像 素数量，表 示位 像素 在图 像中的 分布 区域 比。4 总体要 求 采集原 则 全景漫 游采 集 时 需要 遵循 逻辑顺 序来 进行，以确 保 场景的 连贯 性和 合理 性。同时，图 像的 质量 应保证图像 的清 晰度 高，色彩 真实且 准确，避 免出 现过 度曝光 或阴 影等 不良 现象。采集内 容 数据采 集的 内容 如下：DB14/T 2872 2023 2 文物展 览的 展馆 外景 全景 图；文物展 览展 馆内 部空 间全 景图；馆内展 览文 物的 热点 信息。采集分 类 根据漫 游浏 览路 线对 所采 集数据 进行 场景 分类：全景漫 游路 线分 类；展览内 容分 类；数据类 型分 类。5 数据采 集 采集准 备 5.1.1 数据采 集设 备包 括相 机、全景云 台、三脚 架。5.1.2 采集设 备要 求见 表 1。表1 采集工 具及 设备 要求 序号 设备名称 具体参数（参数标清范围数值）1 相机 传感器尺寸：35.9mm 23.9mm 有效像2010 万 最高分辨率：5472 3648（可 调整为相机最高支持分辨率）文件格式：JPG、RAW 焦距：20mm 光圈：F8-F16（等 效全画幅）焦距：24mm 光圈：F8-F16（等 效全画幅）2 全景摄影云台 云台可360 旋转 3 三脚架 三脚架带有水平仪且稳定 5.1.3 数据采 集工作 人员 应有一 定的文 物数字 化专 业知识 和较强 的文物 安全 意识，能根据 展馆情 况 进行采集 规划。外业 组负 责 操作采 集数 据、数 据质 量 检查和 现场 安全 情况 监督。内 业组 负责 工作 记录 和 数据整理。采集要 求 5.2.1 拍摄全 景照片 使用 畸变较 小的中 焦或长 焦端 镜头，避免在 拍摄过 程中 改变焦 距，拍 摄镜头 在 全画幅等 效条 件下 推荐 焦距 为 20mm 24mm。5.2.2 相机参 数设 置：同一组 全景 照片 的拍 摄过 程中，不应 改变 光圈、速 度、ISO、分辨 率及 其他 设 置；测光时 使用 平均 测光 方法，并在 曝光 时选 择手 动曝 光或锁 定 AE（自动 曝光）以锁定 曝光 参数；使用固 定的 白 平 衡设 置，避免使 用自 动白 平衡，可 能会导 致不 同照 片的 色调 不一致。5.2.3 全景拍 摄方法 按照 从左至 右或从 上到下 的顺 序进行。使用 三脚架 稳定 拍摄，并确保 旋转拍 摄 时转轴垂 直。在围 绕拍 摄或 逐点平 移拍 摄时，要 注意 保持相 机的 高度 和角 度一 致，一 般情 况下，应 避 免 使用闪光 灯。为 保证 全景 照 片的衔 接效 果，相 邻两 幅 照片之 间应 有适 当重 叠。在使用 数码 相机 的全 景模 式下，根据 相机 提供 的辅 助 提示拍 摄。避 免在 光照 条 件剧烈 变化 的情 况下 进行 拍摄，避 免因 各幅 画面 之 间DB14/T 2872 2023 3 曝光差 距过 大而 影响 拼接 效果。5.2.4 路线设 定根 据实 地考 察选 取空间，规 划全 景漫 游的 游览路 线以 及展 示点 位。5.2.5 设备调 试应 依据 采集 全景 图片所 使用 不同 焦段 镜头，各焦 段下 拍摄 图片 数量 如下：使用20mm 焦距：宜 拍摄6 张8 张照 片，通常 建议 每张照 片之 间重 叠 25%50%；使用24mm 焦距：宜 拍摄6 张8 张照 片，通常 建设 每张照 片之 间重 叠 35%55%；5.2.6 热点采 集对展 览中 需要单 独体现 的展品 与文 字内容 图片，例如可 移动 文物的 细节照 片以及 展 品的文字 性展 板均 可作 为热 点进行 图像 采集。安全要 求 数据采 集工 作应 符合GB/T 16571 的要 求，所获 取各 类 数据应 保密。6 制作规 范 预处理 全景拼 接时 色彩、对 比度 和曝光 因素 应保 持一 致：匀光判 断：直方 图应 呈现 平均公 布且 无过 度曝 光或 欠曝光 的情 况；匀色判 断：三个 通道 的直 方图应 均匀 分布，没 有明 显的偏 移或 峰值。拼接加 工 把所有 的单 张照 片按 照原 来的大 小透 视直 接拼 接，通过图 像校 正、特 征点 检 测和匹 配、拼 接变 换和图像融 合，确保 拼接 后全 景照片 视觉 效果 一致。场景关 联 通过视 觉引 导元 素或 线索 在全景 图片 中指 引浏 览路 线。添加热 点 在用户 界面 中展 示全 景图 片，通 过交 互式 功能 增强 漫游体 验，添加 导航 箭头、控件、热 点或 链 接 作为目标 关键 点定 位，可以 在全景 图片 中实 现灵 活的 导航和 场景 关联。数据处 理 通过全 景制 作平 台核 准校 正后进 行测 试发 布。成果输 出 文 物 展 览全 景 漫游 数 据可在AR 设 备上 浏 览，通 过调用AR 设 备的 传 感器 模 块将封 装 的 展览 数 据转 换为基于 虚拟 现实 技术 的仿 真展览。7 质量要 求 数据参 数质 量校 验标 准 数据参 数质 量校 验标 准应 符合表2 的 要求。DB14/T 2872 2023 4 表2 数据参 数质 量校 验标 准 数据采集类型 数据属性 数值参数质量 全景图 图像分辨率 球形图6000 3000 像素、六 面体12000 2000 像素 宽度 球形图6000 像素、六面体12000 像素 高度 球形图3000 像素、六面体2000像素 DPI 72DPI 350DPI 直方图 像素分布在中部、峰值无特高或特低 文件格式.jpg、.jpeg 质量合 格判 定 7.2.1 数据采 集作 业成 果应 达到 表 2 要 求。当数据 参数 质量 符合 要求，视为 合格；当数据 参数 质量 不符 合要 求，视 为不 合格。7.2.2 匀光匀 色直 方图 判断：匀光判 断：直方 图的 横轴 表示亮 度的 范围，纵 轴表 示该亮 度范 围内 像素 的数 量。在 匀光 的照片中，直方 图应 呈现 平均 分布且 无过 度曝 光（高光）或欠 曝光（阴 影）的情 况；匀色判 断：直方 图的 颜色 通道分 别表 示红、绿 和蓝 三个通 道的 亮度 范围。在 匀色的 照片 中，三个通 道的 直方 图应 该均 匀分布，没 有明 显的 偏移 或峰值。
