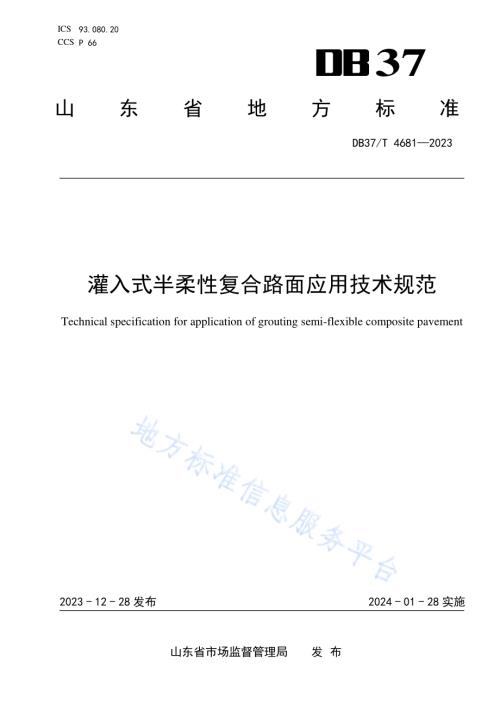

ICS 93.080.20 CCS P 66 37 山东省地方标准 DB37/T 4681 2023 灌入式半 柔性复合 路面应用 技术规范 Technical specification for application of grouting semi-flexible composite pavement 2023-12-28 发布 2024-01-28 实施 山东省市 场监督 管 理局 发 布 DB37/T 4681 2023 I 目 次 前言.II 1 范围.3 2 规 范性 引用 文件.3 3 术 语和 定义.3 4 复 合路 面结 构组 合设 计.4 5 材料.4 一般 要求.4 5.1 基体 沥青 混合 料.4 5.2 灌浆 粉料.4 5.3 灌注 浆体.5 5.4 6 混 合料.5 基体 沥青 混合 料.5 6.1 灌浆 复合 混合 料.6 6.2 7 施工.6 一般 要求.6 7.1 基体 沥青 混合 料施 工.7 7.2 灌注 浆体 制备.7 7.3 灌注 浆体 灌入 施工.8 7.4 8 质 量管 理与 验收.8 附录A（规 范性）灌浆 复合混 合料 室内 成型 方法.10 A.1 试验 仪器.10 A.2 试件 成型.10 附录B（规 范性）灌注 浆体流 动度 试验.11 B.1 试验 仪器.11 B.2 试验 步骤.11 附录C（规 范性）灌浆 饱满度 测试 方法.12 C.1 测试 仪器.12 C.2 测试 方法.12 DB37/T 4681 2023 II 前 言 本文件 按照GB/T 1.1 2020 标 准化 工作 导则 第1 部 分：标准 化文件 的结 构和 起草规 则 的规 定起草。请注意 本文 件的 某些 内容 可能涉 及专 利。本文 件的 发布机 构不 承担 识别 专利 的责任。本文件 由山 东省 交通 运输 厅提出 并组 织实 施。本文件 由山 东省 交通 运输 标准化 技术 委员 会归 口。DB37/T 4681 2023 3 灌 入式半 柔性复合 路面应 用技术规 范 1 范围 本文件 规定 了灌 入式 半柔 性复合 路面 的材 料、设 计、施工与 质量 验收 等技 术要 求，描述 了对 应的 证实方法。本文件 适用 于各 等级 道路 的重载 交通 路段，以及 疏 港和矿 区道 路、收 费广 场、服务区 等易 产生 车辙的路面 工程。2 规范性 引用 文件 下列文 件中 的内 容通 过文 中的规 范性 引用 而构 成本 文件必 不可 少的 条款。其 中，注日 期的 引用 文件，仅该日 期对 应的 版本 适用 于本文 件；不注 日期 的引 用文件，其 最新 版本（包 括所有 的修 改单）适 用 于 本文件。GB 175 通 用硅 酸盐 水泥 GB/T 2419 水 泥胶 砂流 动 度测定 方法 GB/T 14684 建 设用 砂 GB 50119 混凝 土外 加剂 应用技 术规 范 JTG D50 公路 沥青 路面 设 计规范 JTG E20 公路 工程 沥青 及 沥青混 合料 试验 规程 JTG F40 公路 沥青 路面 施 工技术 规范 JTG 3420 公路 工程 水泥 及水泥 混凝 土试 验规 程 JTG 3450 公路 路基 路面 现场测 试规 程 JTG/T 5142 01 公 路沥 青路面 预防 养护 技术 规范 JT/T 533 沥青 路面 用纤 维 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 灌浆粉 料 grouting material 由水泥、掺 合料、砂、外 加剂按 照一 定比 例配 制而 成的粉 状材 料。3.2 灌注浆 体 grouting material mortar 由灌浆 粉料（3.1）和水 按 照一定 比例 配制 而成 的材 料。3.3 基体沥 青混 合料 matrix asphalt mixture 用于灌 入灌 注浆 体（3.2）的空隙 率为20%28%的沥 青混合 料。3.4 灌浆复 合混 合料 grouting composite mixture 在基体 沥青 混合 料（3.2）内灌入 灌注 浆体（3.2）形 成的混 合料。DB37/T 4681 2023 4 3.5 灌入式 半柔 性复 合路 面 grouting semi-flexible composite pavement 在柔性 基体 沥青 混合 料（3.2）中，灌 浆复 合混 合料（3.4）经 养生 达到 一定 强 度要求 而 形 成的 复合路面。3.6 连通空 隙 connected void 在沥青 混合 料内 部结 构中，由集 料不 能彼 此完 全搭 接而形 成的 相互 连通 的空 隙。注：连通空隙通常包括全连通空隙和半连通空隙。3.7 灌浆饱 满度 grouting plumpness 灌注浆 体（3.2）占 基体 沥 青混合 料（3.2）中 连通 空 隙（3.6）的体 积百 分率。4 复合路 面结 构组 合设 计 灌入式 半柔性 复合 路面结 构组合 设计应 综合 考虑道 路等级、交通 状况、下承 层类型 和结构 功 能 要 4.1 求等因 素，按 照JTG D50 的要求 进行 设计，宜 按永 久变形 指标 进行 控制。灌入式 半柔性 复合 路面结 构组合 设计时，宜 采用密 级配沥 青混合 料或 沥青碎 石封层 作为灌 浆 复 合 4.2 混合料 的下 承层。在平交 道口 转向 车道，灌 浆复合 混合 料宜 作为 中、下面层。4.3 灌浆复 合混 合料 作为 中、下面层 时，与沥 青上 面层 的层间 宜采 用高 粘改 性乳 化沥青 作为 粘结 层。4.4 灌浆复 合混 合料 层的 最小 厚度应 不小 于6 cm。4.5 5 材料 一般要 求 5.1 5.1.1 灌入式 半柔性 复合 路面所 用的材 料应综 合考 虑交通 荷载、气候条 件和 结构功 能要求 等因素 进 行选择。5.1.2 灌入式 半柔 性复 合路 面材 料运至 现场 后应 取样 进行 质量检 验，经评 定合 格方 可使用。基体沥 青混 合料 5.2 5.2.1 基体沥 青混 合料 所用 的粗 集料应 洁净、干燥、表面 粗 糙，宜采 用轧 制碎 石，技 术 指 标应 符 合JTG F40 的 规定。5.2.2 基体沥 青混 合料 所用 的细 集料宜 采用 机制 砂、石屑，技术 指标 应符 合 JTG F40 的规 定。5.2.3 基体沥 青混合 料所 用的填 料宜采 用石灰 岩经 磨细得 到的矿 粉，不 应使 用回收 粉尘，技术指 标 应符合JTG F40 的 规定。5.2.4 基体沥 青混 合料 所用 的沥 青宜为 改性 沥青，其 技术 指标应 符 合 JTG F40 的 规 定，交 通荷 载等 级为极重、特 重等 级时，基 体沥青 混合 料宜 采用 高黏 改性沥 青，其技 术指 标应 符合 JTG/T 5142 01 的规定。5.2.5 交通荷 载等 级为 极重、特 重 等级时，基 体沥 青混 合料 宜 掺加纤 维，所用 纤维 宜选 用 木质素 纤维、玄武岩 纤维、聚 合物 纤维，掺加 量占 混合 料质 量 的0.1%0.3%。纤 维的 技术 指标应 符 合 JT/T 533 的相关规定。灌浆粉 料 5.3 DB37/T 4681 2023 5 5.3.1 灌浆粉 料所 用的 水泥 宜选 用硅酸 盐水 泥，强度 等级 宜为 42.5 级，其技 术指 标 应符 合 GB 175 的相关规 定。如需 提前 开放 交通，宜在 硅酸 盐水 泥中 添加早 强剂 或使 用早 强型 水泥。5.3.2 灌浆粉 料所 用的 砂宜 选用 洁净的 河砂，技 术要 求应 符合 GB/T 14684 的 规定，颗粒细 度宜 在 40目80 目。5.3.3 灌浆粉 料所 用外 加剂 技术 指标应 符 合 GB 50119 的 规 定。灌注浆 体 5.4 灌注浆 体根 据性 能不 同分 为 普通 型和 早强 型两 类。灌注浆 体宜 按照 附 录 A 进 行室内 制备，物理力学性能应 符合 表1 要求。表1 灌注浆 体的 物理 力学 性能 要求 项目 单位 性能指标 试验方法 普通型 早强型 流动度 s 10 15 附录 B 初凝时间 min 4 5 3 0 JTG 3420 T0505 自由泌水率%1 JTG 3420 T0528 干缩率 3 d 0.3 JTG 3420 T0511 7 d 0.3 抗压 强度 3 h MPa 1 0 JTG 3420 T0506 1 d 1 0 1 5 7 d 2 0 2 0 抗折 强度 3 h MPa-3.0 JTG 3420 T0506 1 d 3.0 4.0 7 d 5.0 5.0 6 混合料 基体沥 青混 合料 6.1 6.1.1 基体沥 青混 合料 应考 虑道 路等级、交 通量 及组 成、结构功 能特 点等 综合 因素 进行配 合比 设计。6.1.2 基体沥 青混 合料 级配 设计 范围应 满足 表 2 要求。表2 基体沥 青混 合料 的级 配范 围 方孔筛孔尺寸 mm 通过质量百分率%13 型 16 型 20 型 26.5 100 19.0 100 90100 16.0 100 90100 6090 13.2 90100 7090 3070 9.5 2050 1550 1560 4.75 5 25 5 25 5 24 2.36 5 22 DB37/T 4681 2023 6 表2 基体 沥青 混合 料的 级配范 围（续）方孔筛孔尺寸 mm 通过质量百分率%13 型 16 型 20 型 0.6 4 15 0.3 3 14 0.15 3 12 0.075 1 10 注：“1 3 型”表示该类型 基体 沥青混 合 料的 公 称最 大 粒径 为13.2 mm，“1 6 型”表示 该 类型 基体沥 青 混合 料 的公称最大粒径为16.0 mm，“2 0 型”表示该类型基体沥青混合料的公称最大粒径为19.0 mm。6.1.3 基体沥 青混 合料 采用 马歇 尔试验 配合 比设 计方 法，技术指 标要 求应 满足 表 3 要求。表3 基体沥 青混 合料 的技 术指 标要求 试验项目 单位 技术要求 试验方法 击实次数 次 双面50 JTG E20 T0702 空隙率%2028 JTG E20 T0708 马歇尔稳定度 kN 3.0 JTG E20 T0709 流值 0.1 mm 2 4 JTG E20 T0709 谢伦堡沥青析漏试验%0.3 JTG E20 T0732 肯塔堡飞散试验%3 0 JTG E20 T0733 灌浆复 合混 合料 6.2 灌浆复 合混 合料 宜按 照附 录A成 型，性能 指标 要求 应 满足表4的 要求。表4 灌浆复 合混 合料 的性 能指 标要求 试验项目 单位 技术要求 试验方法 灌浆饱满度%8 0 附录 C 马歇尔稳定度 kN 9 JTG E20 T0709 性能验证 动稳定度（70）次/mm 1 0 000 JTG E20 T0719 汉堡试验(20 000 次，50)，最大变形 mm 1.5 AASHTO TP324-04 冻融劈裂强度比%8 0 JTG E20 T0729 低温小梁破坏应变（-10）1 200 JTG E20 T0715 7 施工 一般要 求 7.1 7.1.1 灌入式 半柔性 复合 路面施 工应包 括基体 沥青 混合料 铺筑和 灌注浆 体灌 注两个 阶段，基体沥 青 路面铺筑 施工 应满 足JTG F40 的要 求。7.1.2 灌入式 半柔 性复 合路 面施 工前应 进行 施工 组织 设计，施工 过程 中和 养生 期间 不应有 车辆 通行。7.1.3 灌入式 半柔性 复合 路面施 工前应 检查基 层或 下承沥 青层的 质量，对于 裂缝、松散、污染等 情 况DB37/T 4681 2023 7 应处理 合格 后方 可施 工。基层与 灌入 式半 柔性 复合 路面之 间应 铺筑 下封 层，下承沥 青层 与灌 入 式 半 柔 性复合路 面之 间应 撒布 粘结 层，施 工技 术要 求应 满 足JTG F40 的 要求。7.1.4 灌入式 半柔 性复 合路 面不 应在气 温低 于 10 以及 雨 天、路 面潮 湿的 情况 下施 工。7.1.5 灌入式 半柔 性复 合路 面所 用的灌 浆粉 料存 放应 防水 防潮。基体沥 青混 合料 施工 7.2 7.2.1 基体沥 青混合 料应 采用间 歇式沥 青拌和 楼进 行拌和。当基 体沥青 混合 料中加 入纤维 时，干 拌 时间应不 少 于15 s，湿 拌时 间应不 少 于 40 s。7.2.2 基体沥 青混 合料 拌和、摊 铺温度 应满 足 表5 的 要求。表5 基体沥 青混 合料 拌和、摊 铺温度 沥青类型 沥青加热温度 矿料加热温度 出料温度 混合料废弃温度 摊铺温度 SBS 改性沥青 165 170 175 195 170 185 1 9 5 1 5 0 高黏改性沥青 165 175 180 200 170 185 1 9 5 1 5 5 当采用其他类型沥青，基体沥青混合料拌和、摊铺温度应满足 JTG F40 要求。7.2.3 基体沥 青混合 料应 采用较 大吨位 的运料 车，装料时 应采用 前、后、中 分步装 料，减 少粗集 料 离析，在 运料 车底 部和 侧面 应喷涂 隔离 剂防 止混 合料 粘结。7.2.4 基体沥 青混 合料 运输 时应 采用保 温措 施，到场 温度 不应低 于摊 铺温 度。7.2.5 基体沥 青混 合料 摊铺 时，摊铺机 应缓 慢、均 匀、连 续不间 断地 摊铺。松铺 系 数宜控 制 在 1.05 1.15，摊铺 速度 宜控 制 在1 m/min 3 m/min。7.2.6 基体沥 青混 合料 摊铺 后，应采 用 11 t13 t 的双 钢 轮压路 机进 行静 压。初 压 1 2 遍，复 压24遍，终 压1 2 遍。碾 压温 度应满 足 表 6 的 要求，碾 压速度 应满 足 表7 的 要求。表6 基体沥 青混 合料 摊铺、碾 压温度 施工温度 温度要求 SBS 改性沥青 高黏改性沥青 初压温度 1 4 0 1 4 5 复压温度 1 3 0 1 3 0 终压温度 7080 70 80 表7 压路机 碾压 速度 压路机类型 初压速度 km/h 复压速度 km/h 终压速度 km/h 双钢轮压路机 2 3 3 4 3 6 7.2.7 基体沥 青混合 料碾 压过程 中和碾 压成型 后，基体沥 青路面 应表面 平整，不应 出现轮 迹、推 挤、油包等 现象。7.2.8 基体沥 青混 合料 施工 完成 后应检 测现 场空 隙率。灌注浆 体制 备 7.3 DB37/T 4681 2023 8 7.3.1 灌注浆 体的 制备 应在 现场 进行，使用 制浆 设备，保 证施工 的连 续性、稳 定性 和高效 性。7.3.2 灌注浆 体制 备流 程为 先将 水加入 制浆 设备 的搅 拌锅 内，再 加入 灌浆 粉料，搅 拌 2 min 3 min。7.3.3 灌注浆 体制 备完 成以 后放 入储备 桶中 备用，存 储时 间不应 超过 初凝 时间。灌注浆 体灌 入施 工 7.4 7.4.1 灌注浆 体灌 入前，应 按照 附录 B 进行 流动 度检 测，技术指 标应 满足 表1 要求。7.4.2 灌注浆 体灌 入前，应 对基 体沥青 混合 料进 行封 边处 理。灌 浆过 程中 浆体 不应 外漏。7.4.3 灌注浆 体宜 在基 体沥 青混 合料冷 却 至 50 以 下进 行 灌注。灌浆 料制 作完 成后 宜 在初凝 时间 内完成灌浆 施工。7.4.4 灌入施 工时，应按 照先横 坡、再 纵 坡，并由 低到高 的要求 进行灌 注。灌注完 成后，应按照 附 录C 要求 进行 灌浆 饱满 度检 测，灌 浆饱 满度 不小 于 80%。7.4.5 灌入完 成后，应 清面 露出 表面粗 集料 颗粒，路 面的 构造深 度应 不小 于0.55 mm。7.4.6 当灌浆 复合 混合 料作 为中、下面 层时，应 清除 表面 浮浆。7.4.7 施工完 成后，应 对灌 入式 半柔性 复合 路面 进行 养生，养生 期间 不应 有车 辆通 行。7.4.8 当采用 普通 型灌 注浆 体时，半柔性 复合 路面 养生 时间 应不少 于 1 d；当采 用早 强 型灌注 浆体 时，养生时 间宜 不少 于3 h。7.4.9 当气温 在 10 20 时，宜采 用早 强型 灌注 浆体，养生 时间 宜不 少 于4 h。7.4.10 雨季施 工时，半 柔性 复合 路面灌 浆前 后应 采取 防雨 措施。8 质量管 理与 验收 灌入式 半柔 性路 面施 工前 应对材 料、设备 进行 检查，满 足 JTG F40 的要 求。8.1 灌入式 半柔 性路 面施 工过 程中，应对 基体 沥青 混合 料进行 质量 控制，应 满足 表 8 的 要求。8.2 表8 基体沥 青混 合料 施工 阶段 的质量 控制 要求 项目 检查频率 质量要求或允许差 检查方法 基体沥青混合料施工温度 混合料出厂温度 每车料一次 符合表 5、表6 规定 温度计测定 运输到现场温度 初压温度 碾压终了温度 基体沥青混合料矿料级配与生产设计标准级配的差 0.075 mm 逐盘在线检查 2%计算机采集数据计算 2.3 6 mm 5%4.7 5 mm 6%0.075 mm 每台拌和楼每天上、下午各一次 2%拌和厂取样，用抽提或燃烧后的矿料筛分 2.3 6 mm 4%4.7 5 mm 5%基体沥青含量（油石比），与生 产配合比设计的差（%）逐盘在线检测 0.3 计算机采集数据计算 逐盘检查，每天汇总一次，取平均值评定 0.1 以每一天作总量检验 每日每机 2 次（上、下午各 1 次）+0.2，0.2 拌和厂取样，抽提法或燃烧法 DB37/T 4681 2023 9 表 8 基体 沥青 混合 料施 工阶段 的质 量控 制要 求（续）项目 检查频率 质量要求或允许差 检查方法 基体沥青混合料马歇尔试验 稳定度（k）每日上、下午各 1 次 3.0 JTG E20 T0709 流值（0 1 mm）2040 空隙率（%）2028 基体沥青混合料现场空隙率（%）正常路段：1 次/200 m 2028 JTG E20 T0708 交叉口：1 次/50 m 灌入式 半柔 性复 合路 面施 工过程 中，应对 灌注 浆体 进行质 量控 制，应满 足 表9 的要 求。8.3 表9 灌注浆 体质 量控 制要 求 检查项目 检查频率 质量要求 试验方法 外观 随时 无离析、分层现象 目测 流动度 每个路段2 次 10 s 15 s 附录B 灌入式 半柔性 复合 路面施 工完成 后，应 对路 面进行 质量检 查与验 收，检查频 率及质 量验收 应 满 足 8.4 表10 的要 求。表10 灌入式 半柔 性复 合路 面验 收质量 要求 检查项目 检查频率 质量要求 试验方法 结构层厚度 正常路段：1 次/200 m/车道，交叉口：1 次/50 m/车道 偏差设计值-5%JTG 3450 T0912 灌浆饱满度（%）8 0 附录 C 渗水系数（mL/min）6 0 JTG 3450 T0971 构造深度（mm）0.55 JTG 3450 T0961 平整度（mm）均值5 JTG 3450 T0931 灌入式半柔性复合路面用于 表面层时，应进行构造深度和平整度检测，用作其他层位时，可不做要求。注：构造深度检测是对灌入式半柔性复合路面表面层抗滑性能的表征。DB37/T 4681 2023 10 A A 附录A（规范 性）灌浆复 合混 合料 室内 成型 方法 A.1 试验仪 器 A.1.1 高速搅 拌锅：转 速100 r/min 2 000 r/min。A.1.2 刮刀或 毛刷。A.1.3 标准养 护箱。A.2 试件成 型 A.2.1 灌浆复 合混 合料 应按 照以 下步骤 进行 室内 成型：a)灌浆复 合混 合料 应按 照 JTG E20（T 0702）方 法成 型 基体沥 青混 合料 试件；b)基体沥 青混 合料 静置 至冷 却，采 用体 积法 测试 混合 料试件 空隙 率；c)采用塑 料薄 膜将 试件 底部 和侧面 密封，顶 部预 留部 分薄膜 以进 行浆 体灌 注；d)用湿布 擦拭 搅拌 锅和 搅拌 叶，首先 按照 灌注 浆体 的 配比加 入全 部用 水量，然 后以 200 r/min 搅拌状态 下逐 渐加 入灌 浆粉 料，最 后 以 1 000 r/min 的 速度搅 拌5 min 后停 止；e)将 灌 注浆 体 倒入 马歇 尔 试件 表 面，依 靠其 自重 作 用流 入 基体 沥 青混 合料 的 骨架 空 隙中，直至完全无 法渗 透为 止；f)将试件 表面 多余 的浆 体用 刮刀或 毛刷 刮除 后，称 量 试件灌 入前 后质 量变 化，按公式（C.1）计算出试 件的 灌浆 饱满 度，对灌浆 饱满 度不 合格 的试 件将作 废处 理。A.2.2 灌浆复 合混 合料 成型 后，应在温 度20 1，湿 度90%的养 护条 件下 进行 养 生。DB37/T 4681 2023 11 B B 附录B（规范 性）灌注浆 体流 动度 试验 B.1 试验仪 器 B.1.1 流动度 仪：仪器 上端 内径178 cm，下 端内 径13 cm，流 出管长38 cm，内容 量为1 725 mL。B.1.2 电子天 平：量程5 kg，感 量0.1 g。B.1.3 秒表：精度0.1 s。B.2 试验步 骤 B.2.1 测定前 应按 照GB/T 2419 对 流动度 仪进 行标 定，并对 仪器内 壁进 行冲 洗。B.2.2 仪器标 定完 成后，应 按照 附录A 制作 灌注 浆体。B.2.3 将制作 好的灌 注浆 体，倒 入流动 度仪内，并 先让适 量灌注 浆体从 流出 管流出，然后 关闭开 关，再向漏 斗内 注入 灌注 浆体，直至 浆体 表面 达到 规定（1 725 mL）刻 度线 为止。B.2.4 释放开 关，从 灌注 浆体流 出 的同 时开始 计时，直至 连续流 出的灌 注浆 体完全 流出瞬 间计时，读出该瞬 间的 时间，精 确至0.1 s，即为 该材 料的 流动 度。B.2.5 同一配 合比 的灌 注浆 体应 进行平 行试 验3 次，取其 算 术平均 值即 为最 后结 果。DB37/T 4681 2023 12 C C 附录C（规范 性）灌浆饱 满度 测试 方法 C.1 测试仪 器 C.1.1 电子天 平：最大 称量 在3 kg以下时，感 量不 大于0.1 g；最大称 量在3 kg 以上 时，感 量不大 于0.5 g。C.1.2 游标卡 尺。C.2 测试方 法 C.2.1 同一试 件应 做平 行试 验，以 平均值 作为 试件 的检 测结 果。超 过平 均值20%的数 据 视为非 正常 数据，计算时 剔除 非正 常数 据后 的有效 数据 不应 低于3个。C.2.2 灌入式 半柔 性沥 青混 合料 的室内 试件 的灌 浆饱 满度 测试 步 骤如 下：a)按照 JTG E20（T 0702）成型基体 沥青混 合料试 件，并称量 灌浆前 试件质 量1m，同时测 出基体沥青 混合 料的 最大 理论 密度 t。b)采用游 标卡 尺量 测试 件的 高度和 直径，计 算出 试件 的体积 v；c)按附录 A 试 验方 法对 试件 进行灌 浆操 作，拆除 塑料 薄膜后 称量 灌浆 后试 件质 量2m；d)通过式（C.1、C.2）计算 出室内 试件 灌浆 饱满 度gv。(C.1)式中：gv 灌 浆饱 满度，%；1m 灌 浆前 试件 质量，g；2m 灌 浆后 试件 质量，g；硬化 后灌 注浆 体密度，g/cm3；v 试件 体积，cm3；vv 基 体沥 青混 合料 的空 隙率，%。其中基 体沥 青混 合料 的空 隙率的vv 按公 式（C.2）计算。(C.2)(C.3)式中：t 基体 沥青 混合 料的 最 大理论 密度，g/cm3。硬化 后灌注 浆体 密度 按公 式（C.3）进行 计 算：QC每 立方 米硬 化后 灌注浆 体中 灌浆 粉料 的质 量；QW每 立方 米硬 化后 灌注 浆体中 用水 的质 量。C.2.3 灌入式 半柔 性沥 青混 合料 的现场 取芯 芯样 的灌 浆饱 满度测 试步 骤如 下：a)对 铺 设好 的 基体 沥 青路 面按 规 定频 率 进行 取 芯，采用 体 积法 测 出芯 样 空隙 率，并 取各 芯 样空隙率平 均值 为基 体沥 青混 合料空 隙率vv。b)灌浆复 合路 面施 工结 束后，待灌 入浆 体硬 化后 进行 芯样取 芯，并称 量芯 样质 量2m。c)采用游 标卡 尺量 测芯 样的 高度和 直径，计 算出 芯样 的体积v，根 据式（C.5）得 出芯样 体积 下基体沥 青 混 合料 质量1m。d)通过公 式（C.4）计 算出 芯 样灌浆 饱满 度。DB37/T 4681 2023 13(C.4)式中：vg 芯 样灌 浆饱 满度，%；1m 芯 样体 积下 基体 沥青 混合料 质量，g；2m 芯 样质 量，g；灌浆 料密 度，g/cm3；v 芯 样体 积，cm3；vv 基 体沥 青混 合料 空隙 率，%。其中1m 的计算 公式 如下：(C.5)
